Hội đồng mạch in nhiều lớp 2U nhúng vàng PCB

Nguồn gốc Trung Quốc
Hàng hiệu Huashengxin
Chứng nhận UL , ISO9001
Số mô hình pcb55662
Số lượng đặt hàng tối thiểu 1 cái
chi tiết đóng gói Máy hút bụi
Thời gian giao hàng Nhanh nhất 24H đối với bình 2L và 4L
Điều khoản thanh toán T/T

Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Ứng dụng trò chuyện: sales10@aixton.com

Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.

x
Thông tin chi tiết sản phẩm
Lớp PCB PCB 6 lớp FR4 TG170
bề mặt PCB Ngâm vàng Mặt nạ Hàn Màu xanh lá
Rãnh/khoảng cách PCB nhỏ nhất 3/3 triệu lỗ nhỏ nhất 0,3mm
Ứng dụng Kiểm soát công nghiệp Yêu cầu đặc biệt không gian và khoảng cách: 3/3 triệu /0,3mm BGA
Điểm nổi bật

Bảng mạch in nhiều lớp vàng ngâm

,

Bảng mạch in nhiều lớp TG170

,

PCB 6 lớp vàng ngâm

Để lại lời nhắn
Mô tả sản phẩm

Hội đồng mạch in nhiều lớp 2U nhúng vàng PCB



Bảng mạch in đa lớp 2U ngâm vàng 6 lớp PCB



Được thành lập vào năm 2010, Thâm Quyến Huashengxin Circuit là nhà sản xuất bảng mạch in chuyên nghiệp.HSX Circuit cung cấp dịch vụ sản xuất nhanh linh hoạt (12 giờ đến 72 giờ), cũng như sản xuất PCB khối lượng nhỏ đến khối lượng lớn.Các sản phẩm của công ty bao gồm 1~32L FR-4 PCB, IMS PCB, Bảng HDI, bảng PTFE tần số cao và bảng Rigid-flex, v.v.



Các sản phẩm của công ty được sử dụng rộng rãi trong các lĩnh vực công nghệ cao như truyền thông, nguồn điện, mạng máy tính, sản phẩm kỹ thuật số, điều khiển công nghiệp, khoa học và giáo dục, thiết bị y tế, hàng không vũ trụ, v.v.



Ưu điểm của HSX:
1) Sản xuất PCB chuyên nghiệp trong 10 năm
2) Định vị cao cấp, dây chuyền sản xuất chuyên nghiệp
3) Công nghệ sản xuất ổn định và trưởng thành
4) Đảm bảo chất lượng với độ tin cậy cao
5) Hệ thống dịch vụ thị trường toàn diện
6) Phản hồi nhanh, giao hàng nhanh



Số lớp tối đa: 32 lớp (nếu trên 20 lớp cần xem lại khả năng)



Kích thước bảng hoàn thiện tối đa: 740 * 500 MM (nếu lớn hơn 600 MM, cần xem lại khả năng)



Kích thước bảng hoàn thiện tối thiểu: 5 * 5 mm


Nguyên liệu thô: PI + FR4, FR4, Rogers, AI, v.v.


Độ dày bảng thành phẩm PCB: 0,2 ~ 4,0mm (nếu nhỏ hơn 0,2 mm hoặc hơn 4 mm cần xem xét) (nếu độ dày bảng ≤ 0,6mm, không thể áp dụng cho bề mặt HASL)



Độ dày đồng của lớp đồng bên trong và bên ngoài: Tối thiểu 0,3/0,5oz,Tối đa 3oz, nâng cao 4-6oz



Đồng hoàn thiện bên ngoài: 6oz



Cung và xoắn: 0,075%



tối thiểukích thước lỗ: 0,15mm (<0,15 mm cần xem lại khả năng)



HDI Lỗ khoan tối thiểu: 0,08-0,10MM


Rãnh/khoảng cách PCB: 3mil(0,075mm)


Phác thảo PCB: Định tuyến/Đục lỗ/V-CUT



Độ dày mặt nạ hàn: tiêu chuẩn 15-20um;Nâng cao: 35um



Chiều rộng mặt nạ hàn tối thiểu: xanh 4 triệu, màu khác 4,8 triệu



Lỗ cắm mặt nạ hàn: 0,1-0,5mm



Màu sắc của mặt nạ hàn: xanh lá cây, xanh mờ, xanh lam, xanh mờ, đen, đen mờ, vàng, đỏ, trắng, v.v.


Màn hình lụa PCB: Trắng, Đen, v.v.



Độ dày mặt nạ có thể bóc vỏ: 500-1000um


Màng oxy hóa của OSP: 0,2-0,5um



Số lớp bảng mạch: 6L Ván ép bảng mạch: FR4 TG170
Lớp Đồng dày: 1/1/1/1/1/1OZ độ dày của bảng: 2.4MM
Kích thước lỗ nhỏ nhất: 0,3mm Rãnh/khoảng cách PCB nhỏ nhất: 3/3 triệu
Màu mặt nạ hàn: Màu xanh lá Màu màn hình lụa: Trắng
Bề mặt PCB đã hoàn thành: Ngâm vàng Hồ sơ hội đồng quản trị: Định tuyến/V-CUT
Ứng dụng bảng PCB: kiểm soát công nghiệp
Yêu cầu Yêu cầu đặc biệt: không gian và khoảng cách: 3/3 triệu /0,3mm BGA

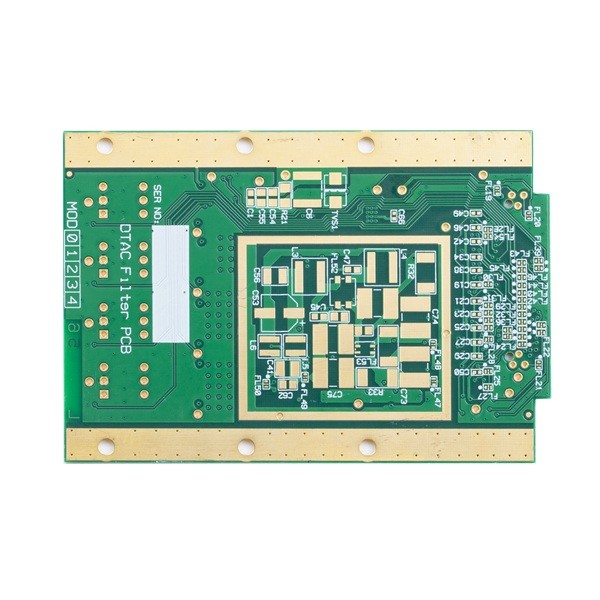

Hội đồng mạch in nhiều lớp 2U nhúng vàng PCB 0

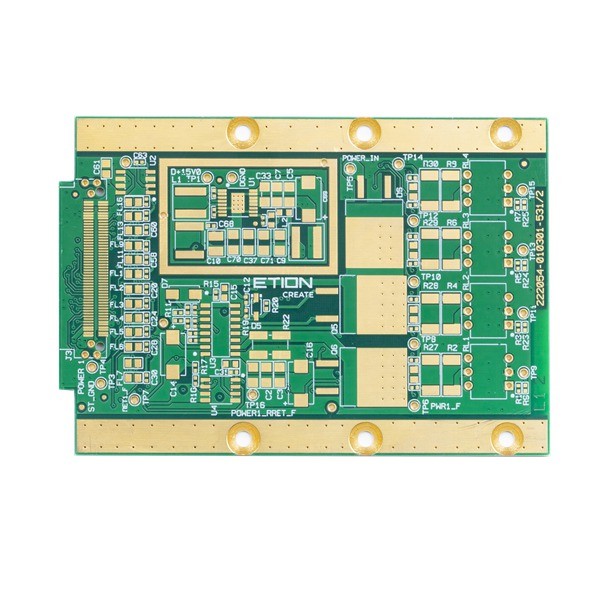

Hội đồng mạch in nhiều lớp 2U nhúng vàng PCB 1



Câu hỏi thường gặp:

1. Bạn có thể cung cấp dịch vụ gì?

Đơn hàng Bo mạch in, Lắp ráp mạch in, Nguyên mẫu nhanh



2. Thời gian giao hàng của bạn nhanh như thế nào?

Bo mạch HDI nhanh nhất 3 WD, 2L và 4L Bo mạch cứng nhanh nhất 24H



3. Làm thế nào để có được báo giá nhanh chóng?

Vui lòng cung cấp tệp gerber và thông tin chi tiết của bảng (bao gồm lớp, độ dày của bảng, độ dày của đồng, xử lý bề mặt, mặt nạ hàn và màu màn hình lụa, yêu cầu đặc biệt nếu có, số lượng yêu cầu, v.v.)

Danh sách mẫu:

Lớp PCB 4L
bề mặt PCB ENIG
vật liệu PCB FR4, TG135
độ dày đồng đã hoàn thành 2/2/2/2oz
màu mặt nạ hàn Hai mặt, màu đỏ
in lụa Hai mặt, màu đen
Số lượng 1000 chiếc, 2 tuần



4. Bạn chấp nhận điều khoản thanh toán nào?

A: Chuyển khoản (T/T) hoặc Thư tín dụng (L/C) hoặc Paypal (chỉ dành cho giá trị nhỏ dưới 500usd)
