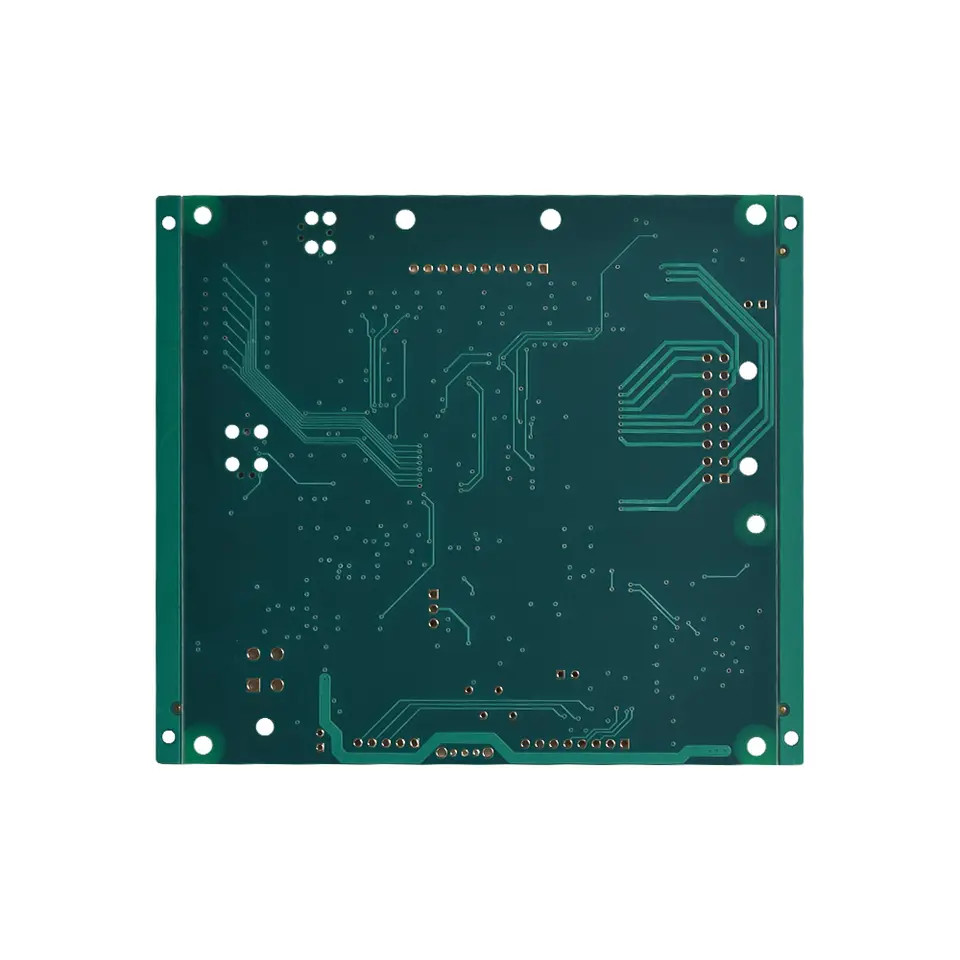

Bảng mạch PCB HDI 4 lớp màu xanh lá cây 3oz 2.0mm được in
Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Ứng dụng trò chuyện: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xThông tin chi tiết sản phẩm
| Tên PCB | PCB kết nối mật độ cao | võ | FR-4, S1000-2M |
|---|---|---|---|
| Lớp bảng | 4L | độ dày của bảng | 2.0mm |
| Hoàn thành trọng lượng đồng bên ngoài | 3 oz | Mặt nạ Hàn | mặt nạ hàn xanh |
| Kích thước lỗ nhỏ nhất | 0,1mm | Yêu cầu đặc biệt | quả mù lỗ |
| Ứng dụng | sản phẩm ô tô | ||
| Điểm nổi bật | Bảng mạch HDI PCB màu xanh lá cây,Bảng mạch HDI PCB 3oz,Bảng mạch HDI PCB in 2.0mm |
||
Mô tả sản phẩm
Bảng mạch in 4 lớp HDI xanh HDI Bảng mạch in 3oz 2.0mm
Bảng mạch in kết nối mật độ cao
HDI PCB là tên viết tắt của các bảng mạch in kết nối mật độ cao, chúng được đặc trưng bởi các đường mảnh hơn, không gian gần hơn và hệ thống dây điện dày đặc hơn.
Đối với các bo mạch HDI có mật độ mạch cao hơn so với các bảng mạch truyền thống, các thiết kế của nó có thể bao gồm các lỗ xuyên qua và miếng đệm chụp nhỏ hơn, đồng thời mật độ miếng đệm kết nối cũng cao hơn.Chúng được sử dụng rộng rãi để giảm trọng lượng và kích thước tổng thể của sản phẩm, cũng như để nâng cao hiệu suất điện của thiết bị.
Các sản phẩm của HSX bao gồm PCB 1~32L FR-4, IMS PCB, Bo mạch HDI, bo mạch PTFE tần số cao và bo mạch Rigid-flex, v.v. Nó cung cấp các dịch vụ sản xuất quay vòng nhanh linh hoạt (12 giờ đến 72 giờ), cũng như khối lượng nhỏ đến khối lượng lớn sản xuất PCB.
Sản phẩm được sử dụng rộng rãi trong các lĩnh vực công nghệ cao như thông tin liên lạc, nguồn điện, mạng máy tính, sản phẩm kỹ thuật số, điều khiển công nghiệp, khoa học và giáo dục, thiết bị y tế và hàng không vũ trụ.HSX sở hữu đội ngũ có trình độ học vấn cao, giàu kinh nghiệm và trang thiết bị sản xuất tiên tiến.
Kích thước panel khả năng của nhà máy HSX là max 740x500mm, tuy nhiên khi kích thước panel lớn hơn 600mm thì cần xem xét lại lúc đầu.Và kích thước bảng điều khiển tối thiểu mà chúng tôi có thể đạt được là 5 * 5mm.
Độ dày PCB mà chúng tôi có thể đạt được là từ 0,2mm đến 4,0mm, khi độ dày của bảng thấp hơn 0,2mm hoặc cao hơn 4mm, ban đầu sẽ cần phải đánh giá bảng.(PS. Khi độ dày của bảng bằng hoặc nhỏ hơn 0,6mm, nó sẽ không áp dụng cho bề mặt hoàn thiện HASL)
Độ dày đồng cơ sở của lớp bên trong và bên ngoài nhỏ nhất là 0,3/0,5oz và tối đa là 3oz.
0,15mm là khả năng kích thước lỗ tối thiểu của nhà máy, khi kích thước lỗ nhỏ hơn 0,15mm, ban đầu sẽ cần phải xem xét lại bảng.
Các màu của điện trở hàn chứa màu xanh lá cây, xanh mờ, xanh lam, xanh mờ, đen, đen mờ, vàng, đỏ, trắng và theo chỉ định của khách hàng.
Màu sắc của chân chứa màu trắng, đen và như khách hàng chỉ định.
| Lớp PCB | 4 lớp | vật liệu PCB | FR-4, S1000-2M |
| độ dày đồng |
3oz đồng thành phẩm |
độ dày PCB | 2.0MM |
| tối thiểukích thước lỗ | 0,1mm | Rãnh/khoảng cách tối thiểu PCB: | 3 triệu |
| Mặt nạ hàn PCB | Màu xanh lá | màn hình PCB | Trắng |
| Bề mặt PCB đã hoàn thiện | Vàng ngâm 2u | phác thảo PCB | V-CẮT/Lộ trình |
| Yêu cầu đặc biệt: | tối thiểuthông qua kích thước lỗ 0,15mm | ||
| Ứng dụng | sản phẩm ô tô | ||
Câu hỏi thường gặp:
Q1: Bạn có phải là nhà máy hoặc công ty thương mại?
Trả lời: Có, chúng tôi là nhà máy, chúng tôi có dây chuyền sản xuất PCB nguyên mẫu quay nhanh độc lập và dây chuyền sản xuất PCB khối lượng lớn.
Q2: Bạn có thể chấp nhận loại định dạng tệp PCB nào để sản xuất?
Trả lời: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB+(.TGZ)
Câu hỏi 3: Các tệp PCB của tôi có an toàn khi tôi gửi chúng cho bạn để sản xuất không?
Trả lời: Chúng tôi tôn trọng bản quyền của khách hàng và sẽ không bao giờ sản xuất PCB cho người khác bằng các tệp của bạn trừ khi chúng tôi nhận được sự cho phép bằng văn bản từ phía bạn, chúng tôi cũng không chia sẻ các tệp này với bất kỳ bên thứ 3 nào khác.Và chúng tôi có thể ký NDA với khách hàng nếu cần.
Q4: Nếu chúng tôi không có tệp PCB/tệp Gerber, chỉ có mẫu PCB, bạn có thể sản xuất nó cho tôi không?
Trả lời: Có, chúng tôi có thể giúp bạn sao chép PCB.Chỉ cần gửi PCB mẫu cho chúng tôi, chúng tôi có thể sao chép thiết kế PCB và xử lý nó.
Q5: Thời gian dẫn tiêu chuẩn của bạn cho PCB là gì?
A: Mẫu/nguyên mẫu (dưới 3m2):
1-2 Lớp: 3 đến 5 ngày làm việc (nhanh nhất là 24 giờ đối với dịch vụ quay nhanh)
4-8 Lớp: 7~12 ngày làm việc (48 giờ nhanh nhất đối với các dịch vụ chuyển nhanh)
Sản xuất hàng loạt (dưới 200m2):
1-2 lớp: 7 đến 12 ngày làm việc
4-8 lớp: 10 đến 15 ngày làm việc
Q6: Bạn thường vận chuyển PCB như thế nào?
Trả lời: Thông thường đối với các gói hàng nhỏ, chúng tôi sẽ vận chuyển các bảng bằng dịch vụ giao hàng tận nơi của DHL, UPS, FedEx, chúng tôi có thể sử dụng tài khoản vận chuyển của bạn để thu tiền hoặc sử dụng tài khoản của chúng tôi để vận chuyển trong thời hạn giao hàng DDU (thuế nhập khẩu chưa thanh toán).
Đối với hàng hóa nặng hơn 300kg, chúng tôi có thể vận chuyển bảng PCB của bạn bằng tàu hoặc đường hàng không để tiết kiệm chi phí vận chuyển.Tất nhiên, nếu bạn có công ty giao nhận của riêng mình, chúng tôi có thể liên hệ với họ để xử lý lô hàng của bạn.
Q7: Số lượng đặt hàng tối thiểu của bạn là bao nhiêu?
A: Không có MOQ. Số lượng sẽ chỉ ảnh hưởng đến giá cả.Vui lòng liên hệ với chúng tôi để biết RFQ.
Q8: Bạn có thể cung cấp dịch vụ lắp ráp PCB và tìm nguồn cung ứng linh kiện không?
Trả lời: Có, chúng tôi cũng có thể cung cấp dịch vụ tìm nguồn cung ứng linh kiện và lắp ráp PCB cũng như xây dựng hộp nếu có yêu cầu.
Q9.Làm thế nào để có được báo giá nhanh chóng?
Vui lòng cung cấp tệp gerber và thông tin chi tiết của bảng (bao gồm lớp, độ dày của bảng, độ dày của đồng, xử lý bề mặt, mặt nạ hàn và màu màn hình lụa, yêu cầu đặc biệt nếu có, số lượng yêu cầu, v.v.)
vật mẫu:
| Loại PCB | PCB đa lớp 4L |
| Bề mặt hoàn thiện | LF-HASL |
| vật liệu cơ bản | FR4, TG170 |
| độ dày đồng | Đế trong 1oz, đồng thành phẩm 1oz |
| Mặt nạ hàn PCB | Màu xanh lá cây cho cả hai bên |
| màn hình PCB | Trắng cho cả hai bên |
| Yêu cầu đặc biệt | Lỗ cắm/gờ mạ nhựa, độ dày ngón tay vàng 30u" |
