Bảng mạch PCB tần số cao 4L Rogers FR4 2OZ Bề mặt thiếc nhúng

Nguồn gốc Trung Quốc
Hàng hiệu Huashengxin
Chứng nhận UL , ISO9001
Số mô hình 712331
Số lượng đặt hàng tối thiểu 1 cái
chi tiết đóng gói Máy hút bụi
Thời gian giao hàng 24 giờ nhanh nhất đối với nguyên mẫu 2L và 4L, 3 ngày đối với sản xuất bảng HDI
Điều khoản thanh toán T / T

Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Ứng dụng trò chuyện: sales10@aixton.com

Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.

x
Thông tin chi tiết sản phẩm
Tên PCB Bảng mạch PCB tần số cao 4L Marterial Rogers FR4
Bề mặt hoàn thiện Ngâm vàng Độ dày của bảng 1.6MM
Độ dày đồng 1/1/1/1 OZ Mặt nạ Hàn màu đen
Điểm nổi bật

PCB tần số cao 4L

,

PCB tần số cao 2OZ

,

Bảng mạch pcb bộ định vị thiếc nhúng

Để lại lời nhắn
Mô tả sản phẩm

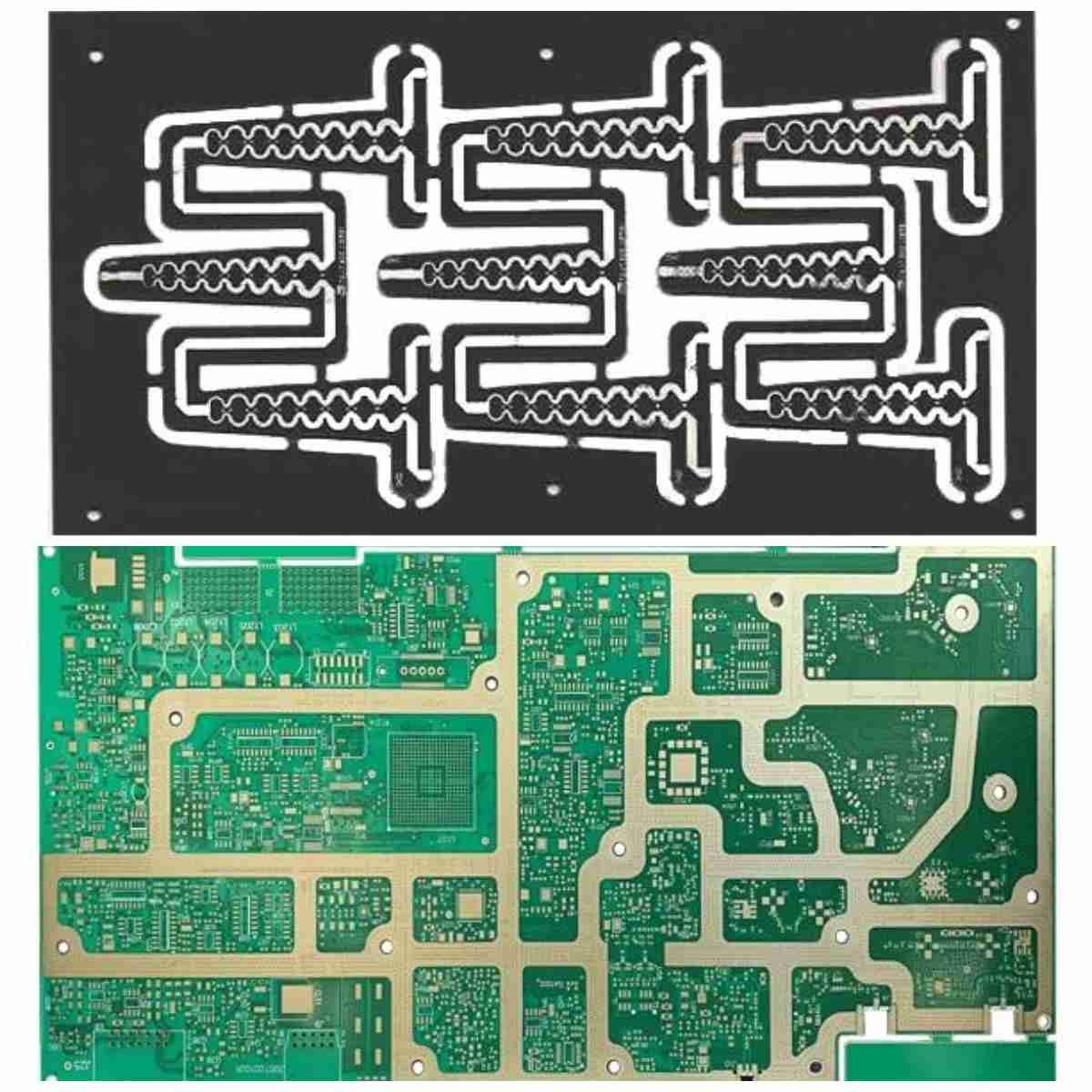

Bảng mạch PCB tần số cao 4L Rogers FR4 2OZ Bề mặt thiếc nhúng



Bảng mạch in tần số cao

bảng này là 4 lớp nó được sử dụng cho ứng dụng thiết bị an ninh.chúng tôi có thể chấp nhận nguyên mẫu PCB, khối lượng samll, khối lượng trung bình và lớn.không có yêu cầu MOQ cho đơn đặt hàng mới. tất cả PCB của chúng tôi đều được đáp ứng chứng nhận UL, TS 16949, ROHS, ISO, v.v.



Bảng mạch in tần số cao, cho dù là bảng cứng hay mềm, đều cung cấp tốc độ dòng tín hiệu nhanh hơn và dải tần lên đến 100 GHz.Điều quan trọng cần lưu ý là có rất nhiều vật liệu được thiết kế để hoạt động ở mức tần số cao.HF PCB được xác định bằng hằng số điện môi thấp hơn (Dk), hệ số tiêu tán thấp hơn (Df) và mức độ giãn nở nhiệt thấp.Chúng được sử dụng thường xuyên cho công nghệ HDI.Chúng cũng được sử dụng rộng rãi trong truyền thông tốc độ cao, viễn thông và công nghệ vi sóng RF.



Tùy thuộc vào các thông số, tín hiệu HF được phản ánh trên bảng mạch, có nghĩa là trở kháng (điện trở động) thay đổi so với thành phần truyền.Để tránh các hiệu ứng điện dung như vậy, tất cả các tham số phải được chỉ định chính xác và thực hiện với mức độ kiểm soát quá trình cao nhất.



Bo mạch in tần số cao được sử dụng rộng rãi để truyền tín hiệu đặc biệt giữa các đối tượng.Nó hoạt động từ 500MHz đến 2GHz và phù hợp với các ứng dụng thiết kế di động, vi sóng, RF và tốc độ cao.Với sự phức tạp ngày càng tăng của các linh kiện điện tử và bộ chuyển mạch, cần có dòng tín hiệu nhanh hơn và tần số truyền tốt hơn.PCB tần số cao có thể đóng một vai trò thực sự quan trọng.



Tính năng Năng lực
Lớp chất lượng IPC tiêu chuẩn 2
Số lớp 2- 24 lớp
Vật chất ROGERS, TACONIC, ARLON, FR4,
Kích thước bảng Tối thiểu 5mm x 5mm |Tối đa 500mm x 745mm
Độ dày của bảng 0,2mm - 4,0mm
Trọng lượng đồng (đã hoàn thành) 0.5oz - 2oz
Theo dõi / Khoảng cách tối thiểu 3 triệu / 3 triệu
Màu mặt nạ hàn Xanh lá cây, trắng, xanh dương, đen, đỏ, vàng ...
Màu màn hình lụa Trắng, Đen, Vàng ...
Kết thúc bề mặt Niken không điện / vàng ngâm (ENIG) - RoHS
Bạc ngâm - RoHS
Thiếc ngâm - RoHS
Vòng hình tròn tối thiểu 0,1mm
Đường kính lỗ khoan tối thiểu 0,15mm
Các kỹ thuật khác Mặt nạ hàn có thể lột được
Ngón tay vàng
Dầu carbon
Lỗ liên kết



Bảng mạch PCB tần số cao 4L Rogers FR4 2OZ Bề mặt thiếc nhúng 0



Lợi thế của bảng mạch in PCB

• Trách nhiệm sản phẩm nghiêm ngặt, tuân theo tiêu chuẩn IPC-A-160

• Tiền xử lý kỹ thuật trước khi sản xuất

• Kiểm soát quy trình sản xuất (5Ms)

• Kiểm tra điện tử 100%, kiểm tra trực quan 100%, bao gồm IQC, IPQC, FQC, OQC

• 100% kiểm tra AOI, bao gồm tia X, kính hiển vi 3D và ICT

• Kiểm tra điện áp cao, kiểm tra kiểm soát trở kháng

• Phần vi mô, khả năng hàn, thử nghiệm ứng suất nhiệt, thử nghiệm sốc

Câu hỏi thường gặp:



Q1: Bạn có phải là nhà máy hoặc công ty thương mại?
A: Vâng, chúng tôi là nhà máy, chúng tôi có dây chuyền sản xuất PCB nguyên mẫu nhanh chóng độc lập & dây chuyền sản xuất PCB khối lượng lớn.



Q2: Làm thế nào về năng lực sản xuất nhà máy PCB của bạn?
A: Năng lực sản xuất hàng tháng của chúng tôi là 50.000 mét vuông / tháng và 5000 loại / tháng.



Q3: Nếu chúng tôi không có tệp PCB / tệp Gerber, chỉ có mẫu PCB, bạn có thể sản xuất cho tôi được không?
A: Có, chúng tôi có thể giúp bạn sao chép PCB.Chỉ cần gửi PCB mẫu cho chúng tôi, chúng tôi có thể sao chép thiết kế PCB và hoàn thiện nó.
