Smart Power Mật độ cao Pcb Chất liệu gốm cao TG 105um OSP

Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Ứng dụng trò chuyện: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xTên PCB | Bảng mạch in gốm sứ thông minh | Marterial | FR-4;High TG FR-4; FR-4; Cao TG FR-4; Ceramic base material Vật liệu nền gốm |
---|---|---|---|
Bề mặt hoàn thiện | Vàng ngâm, LF-HASL, OSP ... | Độ dày của bảng | 0,4mm-4,0mm |
Độ dày đồng | 18um-105um | Mặt nạ Hàn | xanh lá cây; xanh lam; đen; đỏ ... |
Điểm nổi bật | Pcb mật độ cao 105um,Pcb mật độ cao OSP,Chất nền gốm OSP Pcb |
Smart Power Mật độ cao Pcb Chất liệu gốm cao TG 105um OSP
Bảng mạch gốm sứ PCB Nguồn điện thông minh PCB Caremic Base và vật liệu TG cao Truyền nhiệt mật độ cao

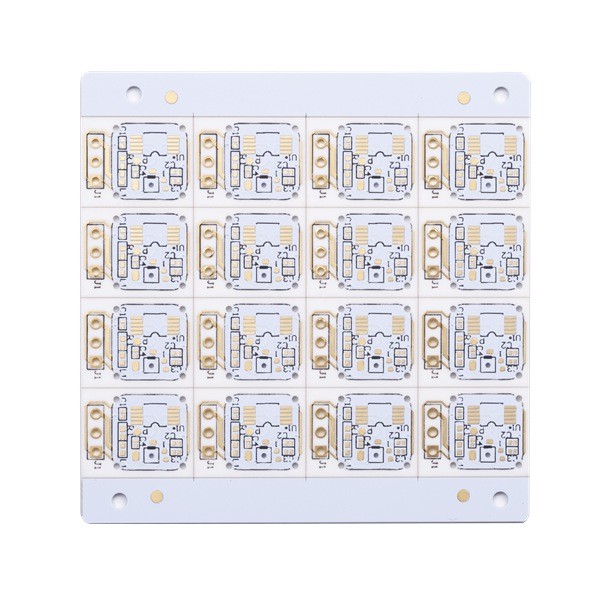

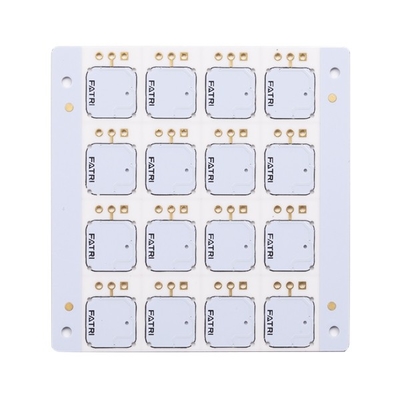

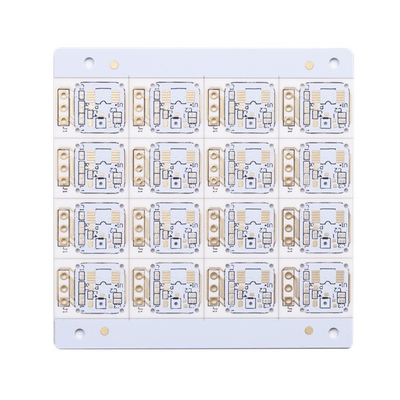

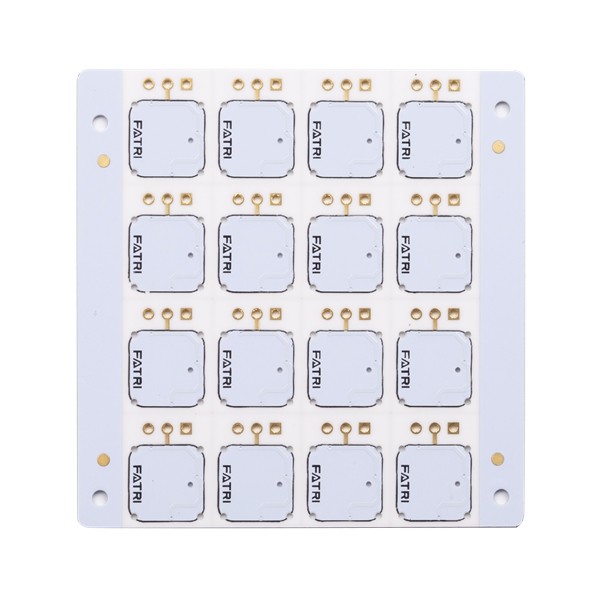

Bảng mạch in gốm sứ thông minh
PCB gốm là một loại bột gốm dẫn nhiệt và chất kết dính hữu cơ, và PCB gốm hữu cơ dẫn nhiệt được điều chế ở độ dẫn nhiệt 9-20W / m.Nói cách khác, PCB gốm là một bảng mạch in có vật liệu nền là gốm, là các vật liệu dẫn nhiệt cao như alumina, nhôm nitrua, cũng như oxit beri, có thể tạo ra hiệu ứng nhanh chóng trong việc truyền nhiệt ra khỏi các điểm nóng và tản nhiệt. nó trên toàn bộ bề mặt.Hơn nữa, PCB gốm được chế tạo bằng công nghệ LAM, một công nghệ kim loại hóa hoạt hóa nhanh bằng laser.Vì vậy PCB gốm rất linh hoạt có thể thay thế toàn bộ bảng mạch in truyền thống với cấu trúc ít phức tạp hơn với hiệu suất nâng cao.
Bảng mạch in gốm có nhiều ứng dụng và có thể được sử dụng trong lĩnh vực đèn LED, linh kiện bảng điều khiển năng lượng mặt trời, mô-đun bán dẫn công suất cao, tủ lạnh bán dẫn, lò sưởi điện tử, mạch điều khiển công suất, mạch lai nguồn, linh kiện điện thông minh, nguồn cung cấp năng lượng chuyển đổi tần số, rơ le trạng thái rắn, điện tử ô tô, thông tin liên lạc, hàng không vũ trụ và linh kiện điện tử quân sự.
tems | Tiêu chuẩn bình thường |
Vật tư | FR-4; Cao TG FR-4;Vật liệu nền gốm |
Lớp KHÔNG. | 1-20 |
Kích thước bảng | 50mm * 50mm-560mm * 640mm |
Độ dày của bảng | 0,4mm-4,0mm |
Dung sai độ dày | ± 10% |
Kích thước lỗ tối thiểu | 0,15mm |
Độ dày đồng | 18um-105um |
Lỗ mạ đồng | 18um-30um |
Chiều rộng vết tối thiểu | 0,1mm |
Chiều rộng khoảng trống tối thiểu | 0,1mm |
Màu mặt nạ hàn | xanh lá cây; xanh lam; đen; đỏ ... |
Surfae | Vàng ngâm, LF-HASL, OSP ... |
Phác thảo hồ sơ | Máy CNC;V-CẮT;Đột dập |
Kiểm soát trở kháng | ± 10% |
chứng chỉ | ISO 9001 |
Câu hỏi thường gặp:
Q1: Bạn có thể cung cấp dịch vụ lắp ráp PCB và tìm nguồn cung ứng linh kiện không?
A: Có, chúng tôi cũng có thể cung cấp dịch vụ tìm nguồn cung ứng linh kiện và lắp ráp PCB cũng như đóng hộp nếu có yêu cầu.
Câu hỏi 2: Bạn đã làm việc với những quốc gia nào?
A: Mỹ, Canada, Ý, Đức, Anh, Tây Ban Nha, Pháp, Nga, Iran, Thổ Nhĩ Kỳ, Cộng hòa Séc, Áo, Úc, Brazil, Nhật Bản, Ấn Độ, v.v.
Q3: Các tệp PCB của tôi có an toàn khi tôi gửi chúng cho bạn để sản xuất không?
Đ: Chúng tôi tôn trọng bản quyền của khách hàng và sẽ không bao giờ sản xuất PCB cho người khác với các tệp của bạn trừ khi chúng tôi nhận được sự cho phép bằng văn bản từ phía bạn, cũng như chúng tôi sẽ chia sẻ các tệp này với bất kỳ bên thứ 3 nào khác.Và chúng tôi có thể ký NDA với khách hàng nếu cần thiết.
Q4: Nếu chúng tôi không có tệp PCB / tệp Gerber, chỉ có mẫu PCB, bạn có thể sản xuất cho tôi không?
A: Có, chúng tôi có thể giúp bạn sao chép PCB.Chỉ cần gửi PCB mẫu cho chúng tôi, chúng tôi có thể sao chép thiết kế PCB và hoàn thiện nó.
Q5: Thời gian dẫn tiêu chuẩn của bạn cho PCB là gì?
A: Mẫu / nguyên mẫu (dưới 3m2):
1-2 Lớp: 3 đến 5 ngày làm việc (24 giờ nhanh nhất cho các dịch vụ chuyển giao nhanh chóng)
4-8 Lớp: 7 ~ 12 ngày làm việc (48 giờ nhanh nhất cho các dịch vụ quay vòng nhanh chóng)
Sản xuất hàng loạt (dưới 200m2):
1-2 lớp: 7 đến 12 ngày làm việc
4-8 lớp: 10 đến 15 ngày làm việc
