Bảng mạch Pcb Rogers tần số cao hai mặt nhúng vàng Pcb 1.6mm

Nguồn gốc Trung Quốc
Hàng hiệu Huashengxin
Chứng nhận UL , ISO9001
Số mô hình 712320
Số lượng đặt hàng tối thiểu 1 cái
chi tiết đóng gói máy hút bụi
Thời gian giao hàng 24 giờ nhanh nhất đối với nguyên mẫu 2L và 4L, 3 ngày đối với sản xuất bảng HDI
Điều khoản thanh toán T / T

Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Ứng dụng trò chuyện: sales10@aixton.com

Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.

x
Thông tin chi tiết sản phẩm
Tên PCB Mạch in tần số cao hai mặt Marterial Rogers FR4
Bề mặt hoàn thiện Ngâm vàng Độ dày của bảng 1,6mm
Độ dày đồng 1/1 OZ Mặt nạ Hàn KHÔNG AI
Điểm nổi bật

Bảng mạch ODM Rogers Pcb

,

Bảng Pcb Rogers 1

,

6mm

Để lại lời nhắn
Mô tả sản phẩm

Bảng mạch Pcb Rogers tần số cao hai mặt Immersion Gold Pcb 1.6mm



Tần số cao Mạch in hai mặt Tần số cao Mạch in chìm Vàng Pcb Bảng mạch tùy chỉnh PCB



Mạch in tần số cao hai mặt



Bảng mạch in tần số cao, cho dù là bảng cứng hay mềm, đều cung cấp tốc độ dòng tín hiệu nhanh hơn và dải tần lên đến 100 GHz.Điều quan trọng cần lưu ý là có rất nhiều vật liệu được thiết kế để hoạt động ở mức tần số cao.HF PCB được xác định bằng hằng số điện môi thấp hơn (Dk), hệ số tiêu tán thấp hơn (Df) và mức độ giãn nở nhiệt thấp.Chúng được sử dụng thường xuyên cho công nghệ HDI.Chúng cũng được sử dụng rộng rãi trong truyền thông tốc độ cao, viễn thông và công nghệ vi sóng RF.



Tùy thuộc vào các thông số, tín hiệu HF được phản ánh trên bảng mạch, có nghĩa là trở kháng (điện trở động) thay đổi so với thành phần truyền.Để tránh các hiệu ứng điện dung như vậy, tất cả các tham số phải được chỉ định chính xác và thực hiện với mức độ kiểm soát quá trình cao nhất.



Bo mạch in tần số cao được sử dụng rộng rãi để truyền tín hiệu đặc biệt giữa các đối tượng.Nó hoạt động từ 500MHz đến 2GHz và phù hợp với các ứng dụng thiết kế di động, vi sóng, RF và tốc độ cao.Với sự phức tạp ngày càng tăng của các linh kiện điện tử và bộ chuyển mạch, cần có dòng tín hiệu nhanh hơn và tần số truyền tốt hơn.PCB tần số cao có thể đóng một vai trò thực sự quan trọng.



Tính năng Năng lực
Lớp chất lượng IPC tiêu chuẩn 2
Số lớp 2- 24 lớp
Vật tư ROGERS, TACONIC, ARLON, FR4,
Kích thước bảng Tối thiểu 5mm x 5mm |Tối đa 500mm x 745mm
Độ dày của bảng 0,2mm - 4,0mm
Trọng lượng đồng (đã hoàn thành) 0.5oz - 2oz
Theo dõi / Khoảng cách tối thiểu 3 triệu / 3 triệu
Màu mặt nạ hàn Xanh lá cây, trắng, xanh dương, đen, đỏ, vàng ...
Màu màn hình lụa Trắng, Đen, Vàng ...
Kết thúc bề mặt Niken / vàng ngâm không điện (ENIG) - RoHS
Bạc ngâm - RoHS
Thiếc ngâm - RoHS
Vòng hình tròn tối thiểu 0,1mm
Đường kính lỗ khoan tối thiểu 0,15mm
Các kỹ thuật khác Mặt nạ hàn có thể lột được
Ngón tay vàng
Dầu carbon
Lỗ liên kết

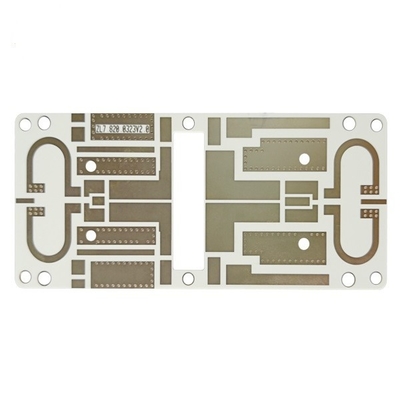

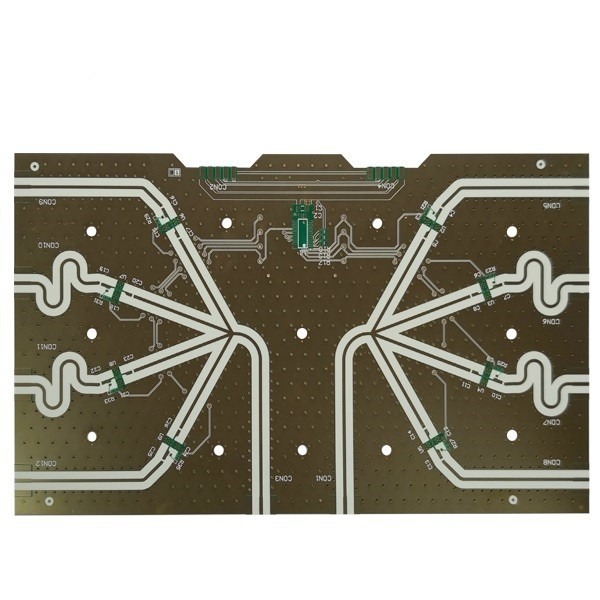

Bảng mạch Pcb Rogers tần số cao hai mặt nhúng vàng Pcb 1.6mm 0Bảng mạch Pcb Rogers tần số cao hai mặt nhúng vàng Pcb 1.6mm 1

Câu hỏi thường gặp:

Q1: Bạn có phải là nhà máy hoặc công ty thương mại?
A: Vâng, chúng tôi là nhà máy, chúng tôi có dây chuyền sản xuất PCB nguyên mẫu nhanh chóng độc lập & dây chuyền sản xuất PCB khối lượng lớn.



Câu hỏi 2: Bạn có thể chấp nhận loại định dạng tệp PCB nào để sản xuất?
A: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB + (. TGZ)



Q3: Các tệp PCB của tôi có an toàn khi tôi gửi chúng cho bạn để sản xuất không?
Đ: Chúng tôi tôn trọng bản quyền của khách hàng và sẽ không bao giờ sản xuất PCB cho người khác với các tệp của bạn trừ khi chúng tôi nhận được sự cho phép bằng văn bản từ phía bạn, cũng như chúng tôi sẽ chia sẻ các tệp này với bất kỳ bên thứ 3 nào khác.Và chúng tôi có thể ký NDA với khách hàng nếu cần thiết.



Q4: Nếu chúng tôi không có tệp PCB / tệp Gerber, chỉ có mẫu PCB, bạn có thể sản xuất cho tôi không?
A: Có, chúng tôi có thể giúp bạn sao chép PCB.Chỉ cần gửi PCB mẫu cho chúng tôi, chúng tôi có thể sao chép thiết kế PCB và hoàn thiện nó.



Q5: Thời gian dẫn tiêu chuẩn của bạn cho PCB là gì?
A: Mẫu / nguyên mẫu (dưới 3m2):
1-2 Lớp: 3 đến 5 ngày làm việc (24 giờ nhanh nhất cho các dịch vụ chuyển giao nhanh chóng)
4-8 Lớp: 7 ~ 12 ngày làm việc (48 giờ nhanh nhất cho các dịch vụ quay vòng nhanh chóng)
Sản xuất hàng loạt (dưới 200m2):
1-2 lớp: 7 đến 12 ngày làm việc
4-8 lớp: 10 đến 15 ngày làm việc



Q6: Bạn chấp nhận thanh toán nào?
A: Chuyển khoản ngân hàng (T / T) hoặc Thư tín dụng (L / C) hoặc Paypal (chỉ dành cho giá trị nhỏ dưới 500usd)
