Mặt nạ hàn xanh lá cây lõi nhôm Pcb một mặt 1.6mm HASL không chì

Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Ứng dụng trò chuyện: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xTên PCB | Bảng PCB nhôm một mặt | Marterial | alu |
---|---|---|---|
Bề mặt hoàn thiện | OSP | Độ dày của bảng | 1,6mm |
Độ dày đồng | 1/0 OZ | Dẫn nhiệt | 2 W / m · K |
Mặt nạ Hàn | màu xanh lá | Huyền thoại | Màu đen |
Hồ sơ Hội đồng quản trị đã hoàn thành | Phay và V-CUT | Sản phẩm truyền thông ứng dụng | Ngành công nghiệp đèn LED |
Điểm nổi bật | Pcb lõi nhôm HASL 1.6mm,Pcb lõi nhôm 1.6mm,Pcb lõi kim loại HASL 1.6mm |
Mặt nạ hàn xanh lá cây lõi nhôm Pcb một mặt 1.6mm HASL không chì
Boar PCB nhôm một mặt Bảng nhôm PCB Lõi kim loại PCB lõi nhôm PCB nhôm Ốp PCB nhôm dựa trên PCB

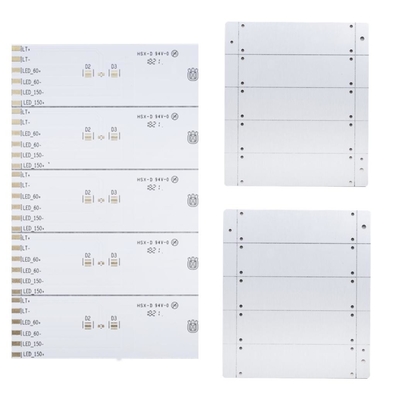

Bảng PCB nhôm một mặt
HSX Circuit có tổng diện tích sản xuất 10.000 mét vuông, sử dụng hơn 350 công nhân, sản xuất hơn 5.000 loại PCB hàng tháng.Các sản phẩm của nó được sử dụng rộng rãi trong các lĩnh vực công nghệ cao như truyền thông, cung cấp điện, mạng máy tính, sản phẩm kỹ thuật số, điều khiển công nghiệp, khoa học và giáo dục, thiết bị y tế và hàng không vũ trụ.
Trong số tất cả các PCB lõi kim loại, PCB bằng nhôm là loại phổ biến nhất.Vật liệu cơ bản bao gồm lõi nhôm và vật liệu FR4 tiêu chuẩn.Nó có lớp vỏ tản nhiệt giúp tản nhiệt hiệu quả cao trong khi làm mát các bộ phận và tăng hiệu suất tổng thể của sản phẩm.Hiện nay, PCB có mặt lưng bằng nhôm được coi là giải pháp cho các ứng dụng công suất cao và dung sai chặt chẽ.
Ưu điểm của nhôm PCB:
1. thân thiện với môi trường.Nhôm không độc hại và có thể tái chế.
2. tản nhiệt.Nhôm có thể truyền nhiệt ra khỏi các thành phần quan trọng, do đó giảm thiểu tác hại mà nó có thể gây ra đối với bảng mạch.
3. Độ bền cao hơn: Nhôm cung cấp sức mạnh và độ bền cho sản phẩm, đồng thời nó có thể làm giảm sự cố vỡ trong quá trình sản xuất, xử lý và sử dụng hàng ngày.
4. trọng lượng nhẹ: Nhôm là một kim loại nhẹ.
Lớp: 1-32 lớp, nếu lớp là 20L hoặc mare hơn 20L, sẽ cần phải xem lại bảng.
Kích thước bảng điều khiển hoàn thiện tối đa là 740 * 500 MM, nhưng nếu mặt bảng điều khiển> 600 MM, sẽ cần phải xem xét lại.
Kích thước bảng điều khiển tối thiểu là 5 * 5mm.
Nguyên liệu của bảng mạch in bao gồm FR4, Rogers, nguyên liệu không chứa Halogen, High TG ...
Khả năng độ dày của PCB là từ 0,2 ~ 4,0mm, nếu độ dày dưới 0,2 mm hoặc hơn 4 mm, sẽ cần phải xem xét lại.
Khả năng độ dày đồng PCB là H ~ 5oz.Nếu nhiều hơn 5oz, sẽ cần phải xem xét nó lúc đầu.
Dung sai cung và xoắn là 0,075%.
Kích thước lỗ tối thiểu là 0,15mm, nếu kích thước khoan nhỏ hơn 0,15mm, lúc đầu sẽ cần xác nhận bảng.
Kích thước lỗ tối đa là 6.0mm, nếu kích thước lỗ lớn hơn 6mm, sẽ cần sử dụng phay để mở rộng lỗ.
Màu sắc của bảng mạch in bao gồm xanh lá cây, xanh lá cây mờ, xanh lam, xanh lam mờ, đen, đen mờ, vàng, đỏ, trắng, v.v.
Màu sắc của lụa màu: bao gồm trắng, đen, v.v.
Bề mặt bảng mạch in bao gồm không chì HASL, ENIG, Immersion Sn, OSP, Selective ENIG + OSP, Immersion Silver, ENEPIG, Gold Finger, v.v.
Loại / thương hiệu Laminate: | Alu | Lớp bảng mạch: | 1 lớp |
Bảng PCB dày: | 1,6 MM | Độ dày đồng khác nhau: | 1/0 OZ |
Dẫn nhiệt | 2 W / m · K | Hồ sơ Hội đồng quản trị đã hoàn thành: | Phay và V-CUT |
Chi tiết chống hàn: | trắng | Sự cố điện áp | 4KV |
Chi tiết chú thích: | Màu đen | chi tiết bề mặt: | OSP |
Sử dụng bảng mạch: | Ngành công nghiệp đèn LED |
Q1: Bạn có phải là nhà máy hoặc công ty thương mại?
A: Vâng, chúng tôi là nhà máy, chúng tôi có dây chuyền sản xuất PCB nguyên mẫu nhanh chóng độc lập & dây chuyền sản xuất PCB khối lượng lớn.
Câu hỏi 2: Bạn có thể chấp nhận loại định dạng tệp PCB nào để sản xuất?
A: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB + (. TGZ)
Q3: Các tệp PCB của tôi có an toàn khi tôi gửi chúng cho bạn để sản xuất không?
Đ: Chúng tôi tôn trọng bản quyền của khách hàng và sẽ không bao giờ sản xuất PCB cho người khác với các tệp của bạn trừ khi chúng tôi nhận được sự cho phép bằng văn bản từ phía bạn, cũng như chúng tôi sẽ chia sẻ các tệp này với bất kỳ bên thứ 3 nào khác.Và chúng tôi có thể ký NDA với khách hàng nếu cần.
Q4: Nếu chúng tôi không có tệp PCB / tệp Gerber, chỉ có mẫu PCB, bạn có thể sản xuất cho tôi không?
A: Có, chúng tôi có thể giúp bạn sao chép PCB.Chỉ cần gửi PCB mẫu cho chúng tôi, chúng tôi có thể sao chép thiết kế PCB và hoàn thiện nó.
Q5: Thời gian dẫn tiêu chuẩn của bạn cho PCB là gì?
A: Mẫu / nguyên mẫu (dưới 3m2):
1-2 Lớp: 3 đến 5 ngày làm việc (24 giờ nhanh nhất cho các dịch vụ quay vòng nhanh chóng)
4-8 Lớp: 7 ~ 12 ngày làm việc (48 giờ nhanh nhất cho các dịch vụ quay vòng nhanh chóng)
Sản xuất hàng loạt (dưới 200m2):
1-2 lớp: 7 đến 12 ngày làm việc
4-8 lớp: 10 đến 15 ngày làm việc
Q6: Bạn chấp nhận thanh toán nào?
A: Chuyển khoản ngân hàng (T / T) hoặc Thư tín dụng (L / C) hoặc Paypal (chỉ dành cho giá trị nhỏ dưới 500usd)
