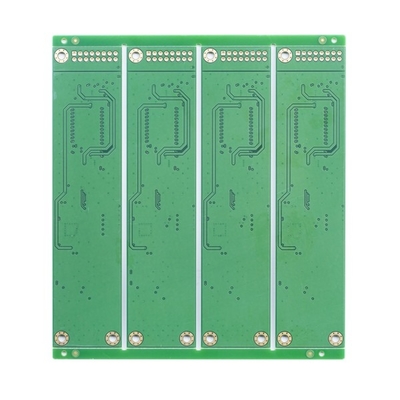

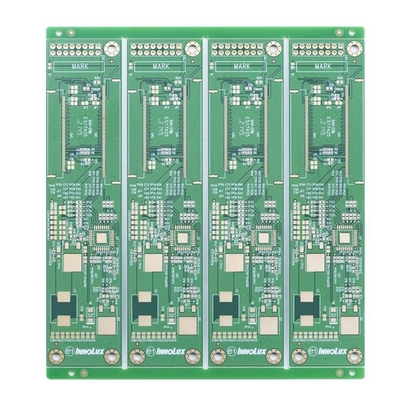

Immersion Gold IPC Class 3 PCB Mặt nạ hàn xanh lá cây hai mặt 4mil 1,6mm

Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Ứng dụng trò chuyện: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xTên PCB | Bảng mạch in vàng hai mặt nhúng | Marterial | FR4 S1000-2M TG170 |
---|---|---|---|
Độ dày của bảng | 1,6mm | Độ dày đồng | 1 / 1oz |
Lỗ khoan cơ khí nhỏ nhất | 0,25mm | Min. Tối thiểu. line distance/space khoảng cách dòng / khoảng trắng | 4/4 triệu |
Điều trị xong | Ngâm vàng | Mặt nạ Hàn | TAIYO xanh |
Yêu cầu đặc biệt | kiểm soát trở kháng / nhựa đầy và mạ | Sản phẩm truyền thông ứng dụng | kiểm soát công nghiệp |
Điểm nổi bật | TG170 IPC Class 3 PCB,1.6mm IPC Class 3 PCB,1.6mm pcb ipc class 3 |
Immersion Gold IPC Class 3 PCB Mặt nạ hàn xanh lá cây hai mặt 4mil 1,6mm
PCB hai mặt Epoxy được cắm qua IPC Class 3 Green Mask Định tuyến và V-CUT Bảng mạch in hai mặt V-CUT
Bảng mạch in vàng hai mặt nhúng
Được thành lập vào năm 2010, Thâm Quyến Huashengxin Circuit là nhà sản xuất chuyên nghiệp về bảng mạch in.HSX Circuit cung cấp các dịch vụ sản xuất nhanh chóng linh hoạt (12 giờ đến 72 giờ), cũng như sản xuất PCB từ khối lượng nhỏ đến khối lượng lớn.Các sản phẩm của nó bao gồm PCB 1 ~ 32L FR-4, IMS PCB, Bảng HDI, bảng PTFE tần số cao và bảng Rigid-flex, v.v.
HSX Circuit có tổng diện tích sản xuất 10.000 mét vuông, sử dụng hơn 350 công nhân, sản xuất hơn 5.000 loại PCB hàng tháng.Các sản phẩm của nó được sử dụng rộng rãi trong các lĩnh vực công nghệ cao như truyền thông, cung cấp điện, mạng máy tính, sản phẩm kỹ thuật số, điều khiển công nghiệp, khoa học và giáo dục, thiết bị y tế và hàng không vũ trụ.
Các sản phẩm HSX bao gồm PCB 1 ~ 32L FR-4, IMS PCB, Bảng HDI, bảng PTFE tần số cao và bảng Rigid-flex, v.v. Nó cung cấp dịch vụ sản xuất nhanh chóng linh hoạt (12 giờ đến 72 giờ), cũng như khối lượng nhỏ đến khối lượng lớn Sản xuất PCB.
Sản phẩm được sử dụng rộng rãi trong các lĩnh vực công nghệ cao như truyền thông, cung cấp điện, mạng máy tính, sản phẩm kỹ thuật số, điều khiển công nghiệp, khoa học và giáo dục, thiết bị y tế và hàng không vũ trụ.HSX sở hữu đội ngũ có trình độ cao, giàu kinh nghiệm và trang thiết bị sản xuất tiên tiến.
Kích thước bảng điều khiển theo khả năng của nhà máy HSX là tối đa 740x500mm, nhưng khi kích thước bảng điều khiển lớn hơn 600mm thì ban đầu cần phải xem xét lại.Và kích thước bảng điều khiển tối thiểu mà chúng tôi có thể đạt được là 5 * 5mm.
Độ dày PCB mà chúng tôi có thể đạt được là từ 0,2mm đến 4,0mm, khi độ dày của bảng thấp hơn 0,2mm hoặc cao hơn 4mm, ban đầu sẽ cần phải đánh giá bảng.(PS. Khi độ dày ván bằng hoặc nhỏ hơn 0,6mm, nó sẽ không áp dụng cho bề mặt hoàn thiện HASL)
Độ dày đồng cơ bản của lớp bên trong và bên ngoài nhỏ nhất là 0,3 / 0,5oz và tối đa là 3oz.
0,15mm là khả năng kích thước lỗ tối thiểu của nhà máy, khi kích thước lỗ nhỏ hơn 0,15mm, bảng sẽ cần được xem xét trước.
Màu sắc của kháng hàn bao gồm xanh lá cây, xanh lá cây mờ, xanh lam, xanh lam mờ, đen, đen mờ, vàng, đỏ, trắng và theo chỉ định của khách hàng.
Màu sắc của leged bao gồm trắng, đen và theo chỉ định của khách hàng.
Bảng mạch Số lớp: | 2L | Bảng mạch laminate: | FR4 S1000-2M TG170 |
Lớp đồng dày: | 1 / 1OZ | Độ dày của bảng: | 1.6MM |
Kích thước lỗ nhỏ nhất: | 0,25mm | Khoảng cách / rãnh PCB nhỏ nhất: | 4/4 triệu |
Màu mặt nạ hàn: | TAIYO xanh | Màu màn hình lụa: | trắng |
Bề mặt PCB hoàn thiện: | Ngâm vàng | Hồ sơ hội đồng quản trị: | Định tuyến / V-CUT |
Ứng dụng bảng mạch PCB: | kiểm soát công nghiệp | ||
Yêu cầu Yêu cầu đặc biệt: | kiểm soát trở kháng / nhựa đầy và mạ |
Câu hỏi thường gặp:
Q1: Bạn có thể cung cấp dịch vụ lắp ráp PCB và tìm nguồn cung ứng linh kiện không?
A: Có, chúng tôi cũng có thể cung cấp dịch vụ tìm nguồn cung ứng linh kiện và lắp ráp PCB cũng như đóng hộp nếu có yêu cầu.
Câu hỏi 2: Bạn đã làm việc với những quốc gia nào?
A: Mỹ, Canada, Ý, Đức, Anh, Tây Ban Nha, Pháp, Nga, Iran, Thổ Nhĩ Kỳ, Cộng hòa Séc, Áo, Úc, Brazil, Nhật Bản, Ấn Độ, v.v.
Q3: Các tệp PCB của tôi có an toàn khi tôi gửi chúng cho bạn để sản xuất không?
Đ: Chúng tôi tôn trọng bản quyền của khách hàng và sẽ không bao giờ sản xuất PCB cho người khác với các tệp của bạn trừ khi chúng tôi nhận được sự cho phép bằng văn bản từ phía bạn, cũng như chúng tôi sẽ chia sẻ các tệp này với bất kỳ bên thứ 3 nào khác.Và chúng tôi có thể ký NDA với khách hàng nếu cần.
Q4: Nếu chúng tôi không có tệp PCB / tệp Gerber, chỉ có mẫu PCB, bạn có thể sản xuất cho tôi không?
A: Có, chúng tôi có thể giúp bạn sao chép PCB.Chỉ cần gửi PCB mẫu cho chúng tôi, chúng tôi có thể sao chép thiết kế PCB và hoàn thiện nó.
Q5: Thời gian dẫn tiêu chuẩn của bạn cho PCB là gì?
A: Mẫu / nguyên mẫu (dưới 3m2):
1-2 Lớp: 3 đến 5 ngày làm việc (24 giờ nhanh nhất cho các dịch vụ quay vòng nhanh chóng)
4-8 Lớp: 7 ~ 12 ngày làm việc (48 giờ nhanh nhất cho các dịch vụ quay vòng nhanh chóng)
Sản xuất hàng loạt (dưới 200m2):
1-2 lớp: 7 đến 12 ngày làm việc
4-8 lớp: 10 đến 15 ngày làm việc
