Một nửa lỗ 0,25mm BGA Bảng Pcb nhiều lớp 1,2mm Hdi Pcb Nguyên mẫu

Nguồn gốc Trung Quốc
Hàng hiệu Huashengxin
Chứng nhận UL , ISO9001
Số mô hình 134950
Số lượng đặt hàng tối thiểu 1 cái
chi tiết đóng gói máy hút bụi
Thời gian giao hàng 24 giờ nhanh nhất đối với nguyên mẫu 2L và 4L, 3 ngày đối với sản xuất bảng HDI
Điều khoản thanh toán T / T

Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Ứng dụng trò chuyện: sales10@aixton.com

Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.

x
Thông tin chi tiết sản phẩm
Tên PCB Bảng 6L 1 + N + 1HDI Marterial FR4 IT180 TG180
Bề mặt hoàn thiện Ngâm vàng Độ dày của bảng 1,2 MÉT
Độ dày đồng 1/1/1/1 / 1OZ Theo dõi / khoảng cách Min.PCB 8/8 triệu
Mặt nạ Hàn Màu xanh lá cây, cả hai bên Lỗ khoan cơ khí nhỏ nhất 0,3mm
Yêu cầu đặc biệt Nửa lỗ, 0,25mm BGA Sản phẩm truyền thông ứng dụng những sàn phẩm kĩ thuật số
Điểm nổi bật

Bảng Pcb nhiều lớp BGA 0

,

25mm

,

Bảng Pcb nhiều lớp BGA 1

Để lại lời nhắn
Mô tả sản phẩm

Một nửa lỗ 0,25mm BGA Bảng Pcb nhiều lớp 1,2mm Hdi Pcb Nguyên mẫu



Bảng mạch HDI PCB Một nửa lỗ 0,25mm BGA Bảng Pcb nhiều lớp Bảng Pcb 6 lớp Bảng Pcb Sản xuất bảng Pcb



Bảng HDI 6L 1 + N + 1



HDI PCB có nghĩa là các bảng mạch in kết nối với nhau có mật độ cao, chúng được đặc trưng bởi các đường mảnh hơn, không gian gần hơn và hệ thống dây điện dày đặc hơn.
Do mật độ mạch cao hơn so với các bảng mạch truyền thống, các thiết kế HDI PCB có thể bao gồm các lỗ thông nhỏ hơn và các miếng đệm chụp, cũng như mật độ đệm kết nối cao hơn.HDI PCB được sử dụng rộng rãi để giảm trọng lượng và kích thước tổng thể của sản phẩm, cũng như nâng cao hiệu suất điện của thiết bị.



HDI Board Stack-up:
1 + N + 1với laser microvia và lõi chôn cơ học thông qua.“1” đại diện cho “xây dựng” hoặc cán tuần tự trên mỗi mặt của lõi.
i + N + i(i> = 2) PCB chứa 2 hoặc nhiều hơn "sự tích tụ" của các lớp kết nối mật độ cao.Các microvias trên các lớp khác nhau có thể được xếp so le hoặc xếp chồng lên nhau.Cấu trúc microvia xếp chồng lên nhau bằng đồng thường thấy trong các thiết kế đầy thách thức.

Các sản phẩm HSX bao gồm PCB 1 ~ 32L FR-4, IMS PCB, Bảng HDI, bảng PTFE tần số cao và bảng Rigid-flex, v.v. Nó cung cấp dịch vụ sản xuất nhanh chóng linh hoạt (12 giờ đến 72 giờ), cũng như khối lượng nhỏ đến khối lượng lớn Sản xuất PCB: Các sản phẩm được sử dụng rộng rãi trong các lĩnh vực công nghệ cao như truyền thông, cung cấp điện, mạng máy tính, sản phẩm kỹ thuật số, điều khiển công nghiệp, khoa học và giáo dục, thiết bị y tế và hàng không vũ trụ.



Lớp PCB 6L Vật liệu PCB FR4 IT180 TG180
Độ dày đồng 1/1/1/1 / 1OZ Độ dày PCB 1,2 MÉT
Tối thiểu.kích thước lỗ 0,3mm Theo dõi / khoảng cách Min.PCB: 8/8 triệu
Mặt nạ hàn PCB Màu xanh lá Màn hình lụa PCB trắng
Bề mặt PCB hoàn thiện Ngâm vàng Phác thảo PCB Lộ trình
Đơn xin những sàn phẩm kĩ thuật số
Yêu cầu đặc biệt: HDI Buried vias và Blind vias, một bước xếp chồng lên nhau // kiểm soát trở kháng / một nửa lỗ / nhựa thông được lấp đầy và mạ trên / 0,25mm BGA

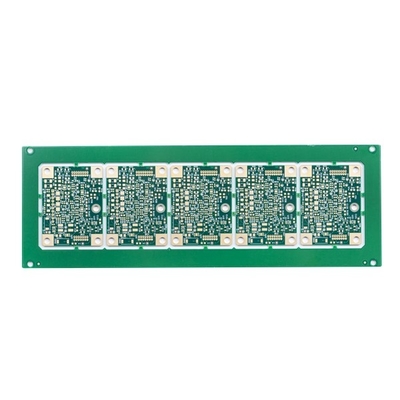

Một nửa lỗ 0,25mm BGA Bảng Pcb nhiều lớp 1,2mm Hdi Pcb Nguyên mẫu 0

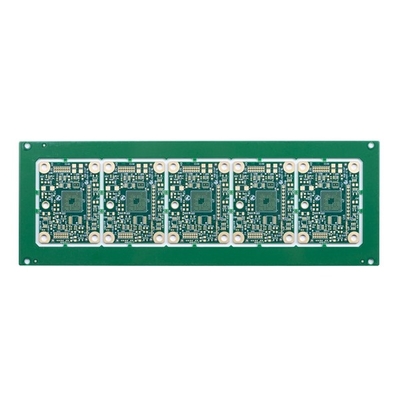

Một nửa lỗ 0,25mm BGA Bảng Pcb nhiều lớp 1,2mm Hdi Pcb Nguyên mẫu 1

Q1: Bạn có phải là nhà máy hoặc công ty thương mại?
A: Vâng, chúng tôi là nhà máy, chúng tôi có dây chuyền sản xuất PCB nguyên mẫu nhanh chóng độc lập & dây chuyền sản xuất PCB khối lượng lớn.



Câu hỏi 2: Bạn có thể chấp nhận loại định dạng tệp PCB nào để sản xuất?
A: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB + (. TGZ)



Q3: Các tệp PCB của tôi có an toàn khi tôi gửi chúng cho bạn để sản xuất không?
Đ: Chúng tôi tôn trọng bản quyền của khách hàng và sẽ không bao giờ sản xuất PCB cho người khác với các tệp của bạn trừ khi chúng tôi nhận được sự cho phép bằng văn bản từ phía bạn, cũng như chúng tôi sẽ chia sẻ các tệp này với bất kỳ bên thứ 3 nào khác.Và chúng tôi có thể ký NDA với khách hàng nếu cần.



Q4: Nếu chúng tôi không có tệp PCB / tệp Gerber, chỉ có mẫu PCB, bạn có thể sản xuất cho tôi không?
A: Có, chúng tôi có thể giúp bạn sao chép PCB.Chỉ cần gửi PCB mẫu cho chúng tôi, chúng tôi có thể sao chép thiết kế PCB và hoàn thiện nó.



Q5: Thời gian dẫn tiêu chuẩn của bạn cho PCB là gì?
A: Mẫu / nguyên mẫu (dưới 3m2):
1-2 Lớp: 3 đến 5 ngày làm việc (24 giờ nhanh nhất cho các dịch vụ chuyển giao nhanh chóng)
4-8 Lớp: 7 ~ 12 ngày làm việc (48 giờ nhanh nhất cho các dịch vụ quay vòng nhanh chóng)
Sản xuất hàng loạt (dưới 200m2):
1-2 lớp: 7 đến 12 ngày làm việc
4-8 lớp: 10 đến 15 ngày làm việc



Q6: Bạn chấp nhận thanh toán nào?
A: Chuyển khoản ngân hàng (T / T) hoặc Thư tín dụng (L / C) hoặc Paypal (chỉ dành cho giá trị nhỏ dưới 500usd)
