Kết nối mật độ cao Bảng mạch HDI PCB 0.8mm 4L Nhựa đầy

Nguồn gốc Trung Quốc
Hàng hiệu Huashengxin
Chứng nhận UL , ISO9001
Số mô hình 134459
Số lượng đặt hàng tối thiểu 1 cái
chi tiết đóng gói máy hút bụi
Thời gian giao hàng 24 giờ nhanh nhất đối với nguyên mẫu 2L và 4L, 3 ngày đối với sản xuất bảng HDI
Điều khoản thanh toán T / T

Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Ứng dụng trò chuyện: sales10@aixton.com

Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.

x
Thông tin chi tiết sản phẩm
Tên PCB Bo mạch HDI 4L 1 + N + 1 Marterial FR4 TG170
Lớp bảng 4L Độ dày của bảng 0,8mm
Độ dày đồng 1/1/1 / 1OZ đã hoàn thành Theo dõi / khoảng cách Min.PCB 0,06 / 0,06mm
Mặt nạ Hàn Màu xanh da trời Lỗ khoan cơ khí nhỏ nhất 0,15mm
Yêu cầu đặc biệt kiểm soát trở kháng / nhựa đầy và mạ Sản phẩm truyền thông ứng dụng những sàn phẩm kĩ thuật số
Điểm nổi bật

Exception : INVALID_FETCH - getIP() ERROR

,

4L HDI PCB Board

,

0.8mm high density interconnect

Để lại lời nhắn
Mô tả sản phẩm

Kết nối mật độ cao Bảng mạch HDI PCB 0.8mm 4L Nhựa đầy



Bảng mạch PCB HDI Chế tạo Bảng mạch PCB Mật độ cao Kết nối HDI Công nghệ PCB Công nghệ HDI Bảng mạch in HDI



Bo mạch HDI 4L 1 + N + 1



HDI PCB có nghĩa là các bảng mạch in kết nối với nhau có mật độ cao, chúng được đặc trưng bởi các đường mảnh hơn, không gian gần hơn và hệ thống dây điện dày đặc hơn.
Do mật độ mạch cao hơn so với các bảng mạch truyền thống, các thiết kế HDI PCB có thể bao gồm các lỗ thông nhỏ hơn và các miếng đệm chụp, cũng như mật độ đệm kết nối cao hơn.HDI PCB được sử dụng rộng rãi để giảm trọng lượng và kích thước tổng thể của sản phẩm, cũng như nâng cao hiệu suất điện của thiết bị.



HDI Board Stack-up:
1 + N + 1với laser microvia và lõi chôn cơ học thông qua.“1” đại diện cho “xây dựng” hoặc cán tuần tự trên mỗi mặt của lõi.
i + N + i(i> = 2) PCB chứa 2 hoặc nhiều hơn "sự tích tụ" của các lớp kết nối mật độ cao.Các microvias trên các lớp khác nhau có thể được xếp so le hoặc xếp chồng lên nhau.Cấu trúc microvia xếp chồng lên nhau bằng đồng thường thấy trong các thiết kế đầy thách thức.

Các sản phẩm HSX bao gồm PCB 1 ~ 32L FR-4, IMS PCB, Bảng HDI, bảng PTFE tần số cao và bảng Rigid-flex, v.v. Nó cung cấp dịch vụ sản xuất nhanh chóng linh hoạt (12 giờ đến 72 giờ), cũng như khối lượng nhỏ đến khối lượng lớn Sản xuất PCB: Các sản phẩm được sử dụng rộng rãi trong các lĩnh vực công nghệ cao như truyền thông, cung cấp điện, mạng máy tính, sản phẩm kỹ thuật số, điều khiển công nghiệp, khoa học và giáo dục, thiết bị y tế và hàng không vũ trụ.



Bảng mạch Số lớp: 4L Bảng mạch laminate: FR4 TG170
Lớp đồng dày: 1 / H / H / 1OZ Độ dày của bảng: 0,8MM
Kích thước lỗ nhỏ nhất: 0,15mm Khoảng cách / rãnh PCB nhỏ nhất: 0,06 / 0,06mm
Màu mặt nạ hàn: TAIYO Xanh lam Màu màn hình lụa: Không có
Bề mặt PCB hoàn thiện: Ngâm vàng Hồ sơ hội đồng quản trị: Định tuyến / V-CUT
Ứng dụng bảng mạch PCB: những sàn phẩm kĩ thuật số
Yêu cầu Yêu cầu đặc biệt: không gian và khoảng cách dòng nhỏ: 2,5 / 2,5 triệu / HDI Vias chôn và vias mù, chồng lên một bước / phút.thông qua kích thước lỗ 0,15mm / kiểm soát trở kháng / nhựa được lấp đầy và mạ trên

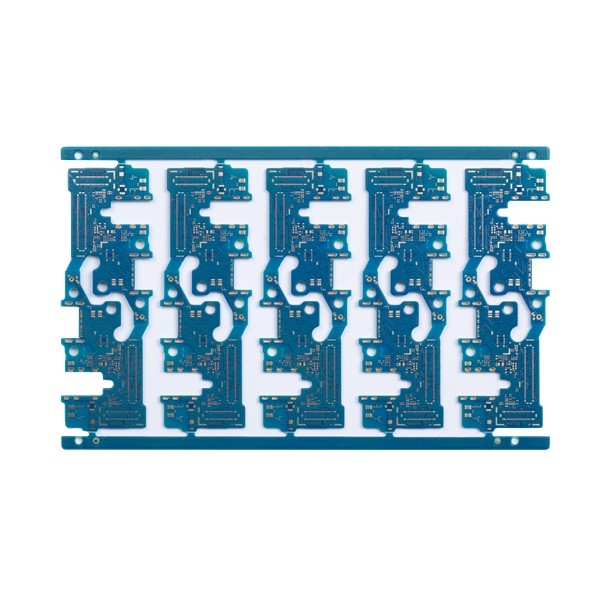

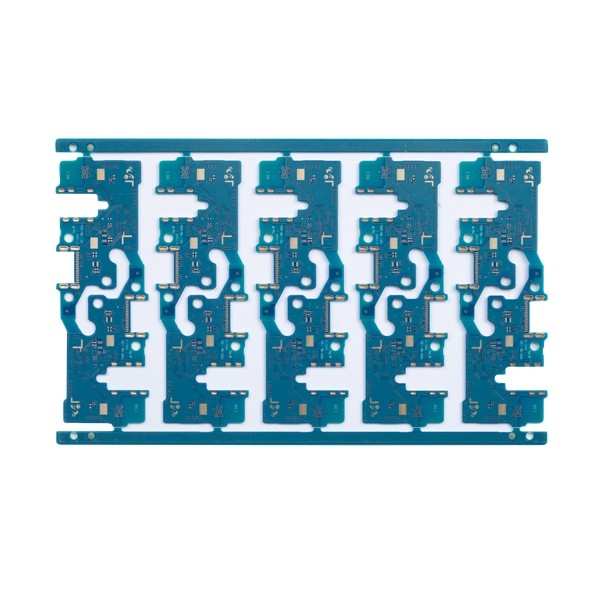

Kết nối mật độ cao Bảng mạch HDI PCB 0.8mm 4L Nhựa đầy 0Kết nối mật độ cao Bảng mạch HDI PCB 0.8mm 4L Nhựa đầy 1

Câu hỏi thường gặp:
Q1: Bạn có phải là nhà máy hoặc công ty thương mại?
A: Vâng, chúng tôi là nhà máy, chúng tôi có dây chuyền sản xuất PCB nguyên mẫu nhanh chóng độc lập & dây chuyền sản xuất PCB khối lượng lớn.



Câu hỏi 2: Bạn có thể chấp nhận loại định dạng tệp PCB nào để sản xuất?
A: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB + (. TGZ)



Q3: Các tệp PCB của chúng tôi sẽ được kiểm tra.
A: Vâng.Dữ liệu của bạn sẽ được Nhóm kỹ sư của chúng tôi kiểm tra.Nếu chúng tôi phát hiện bất kỳ vấn đề kỹ thuật hoặc có bất kỳ thắc mắc nào, chúng tôi sẽ liên hệ với bạn và giải quyết vấn đề cùng nhau.



Q4: Sản phẩm của chúng tôi sẽ được kiểm tra trước khi giao hàng.
A: Vâng.Chúng tôi có thể cung cấp Kiểm tra mạch chức năng nếu bạn cung cấp cho chúng tôi các phương pháp kiểm tra.



Q5: Bạn có cung cấp dịch vụ lắp ráp PCB không?
Đối với hàng hóa nặng hơn 300kg, chúng tôi có thể gửi bảng PCB của bạn bằng tàu biển hoặc đường hàng không để tiết kiệm chi phí vận chuyển hàng hóa.Tất nhiên, nếu bạn có nhân viên giao nhận của riêng mình, chúng tôi có thể liên hệ với họ để giải quyết lô hàng của bạn.
