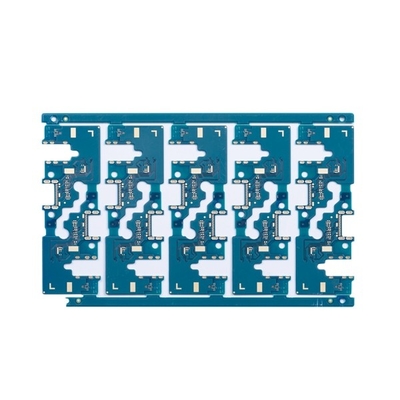

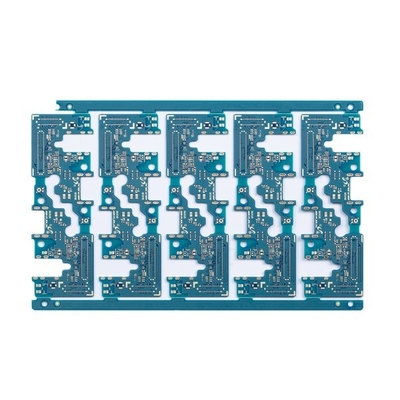

Thiết kế Pcb mật độ cao 4 lớp FR4 TG130 Bảng điện tử Pcb màu xanh lam

Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Ứng dụng trò chuyện: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xTên PCB | Bo mạch HDI 4L 1 + N + 1 | Marterial | FR4 TG130 |
---|---|---|---|
Lớp bảng | 4L | Độ dày của bảng | 0,6mm |
Độ dày đồng | 1/1/1 / 1OZ đã hoàn thành | Theo dõi / khoảng cách Min.PCB | 3/3 triệu |
Mặt nạ Hàn | Màu xanh da trời | Lỗ khoan cơ khí nhỏ nhất | 0,25mm |
Yêu cầu đặc biệt | Vias bị chôn vùi và vias mù, một bước xếp chồng lên nhau | Sản phẩm truyền thông ứng dụng | các thiết bị y tế |
Điểm nổi bật | Thiết kế pcb mật độ cao TG130,Thiết kế pcb mật độ cao FR4 TG130,Bảng pcb điện tử FR4 TG130 |
Thiết kế Pcb mật độ cao 4 lớp FR4 TG130 Bảng điện tử Pcb màu xanh lam
Bảng mạch PCB HDI Chế tạo Bảng mạch PCB điện tử Lắp ráp bảng mạch in Bảng mạch điện tử Dịch vụ lắp ráp Bảng mạch PCB Sản xuất
Bảng mạch in 4L 1 + N + 1 HDI
HDI PCB có nghĩa là các bảng mạch in kết nối với nhau có mật độ cao, chúng được đặc trưng bởi các đường mảnh hơn, không gian gần hơn và hệ thống dây điện dày đặc hơn.
Do mật độ mạch cao hơn so với các bảng mạch truyền thống, các thiết kế HDI PCB có thể bao gồm các lỗ thông nhỏ hơn và các miếng đệm chụp, cũng như mật độ đệm kết nối cao hơn.HDI PCB được sử dụng rộng rãi để giảm trọng lượng và kích thước tổng thể của sản phẩm, cũng như nâng cao hiệu suất điện của thiết bị.
HDI Board Stack-up:
1 + N + 1với laser microvia và lõi chôn cơ học thông qua.“1” đại diện cho “xây dựng” hoặc cán tuần tự trên mỗi mặt của lõi.
i + N + i(i> = 2) PCB chứa 2 hoặc nhiều hơn "sự tích tụ" của các lớp kết nối mật độ cao.Các microvias trên các lớp khác nhau có thể được xếp so le hoặc xếp chồng lên nhau.Cấu trúc microvia xếp chồng lên nhau bằng đồng thường thấy trong các thiết kế đầy thách thức.
Các sản phẩm HSX bao gồm PCB 1 ~ 32L FR-4, IMS PCB, Bảng HDI, bảng PTFE tần số cao và bảng Rigid-flex, v.v. Nó cung cấp dịch vụ sản xuất nhanh chóng linh hoạt (12 giờ đến 72 giờ), cũng như khối lượng nhỏ đến khối lượng lớn Sản xuất PCB: Các sản phẩm được sử dụng rộng rãi trong các lĩnh vực công nghệ cao như truyền thông, cung cấp điện, mạng máy tính, sản phẩm kỹ thuật số, điều khiển công nghiệp, khoa học và giáo dục, thiết bị y tế và hàng không vũ trụ.
Lớp PCB | 4L | Vật liệu PCB | FR4 TG130 |
Độ dày đồng | 1/1/1 / 1OZ | Độ dày PCB | 0,6MM |
Tối thiểu.kích thước lỗ | 0,25mm | Theo dõi / khoảng cách Min.PCB: | 3/3 triệu |
Mặt nạ hàn PCB | Màu xanh lam | Màn hình lụa PCB | Không có |
Bề mặt PCB hoàn thiện | Ngâm vàng | Phác thảo PCB | Định tuyến / V-CUT / Đục lỗ |
Đơn xin | các thiết bị y tế | ||
Yêu cầu đặc biệt: | không gian và khoảng cách dòng nhỏ: 3/3 triệu / HDI Vias chôn và vias mù, chồng lên một bước / kiểm soát trở kháng / nhựa đầy và mạ trên |
