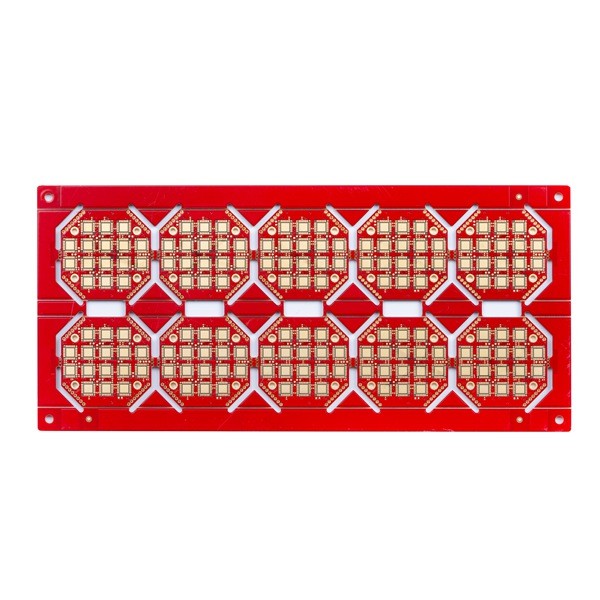

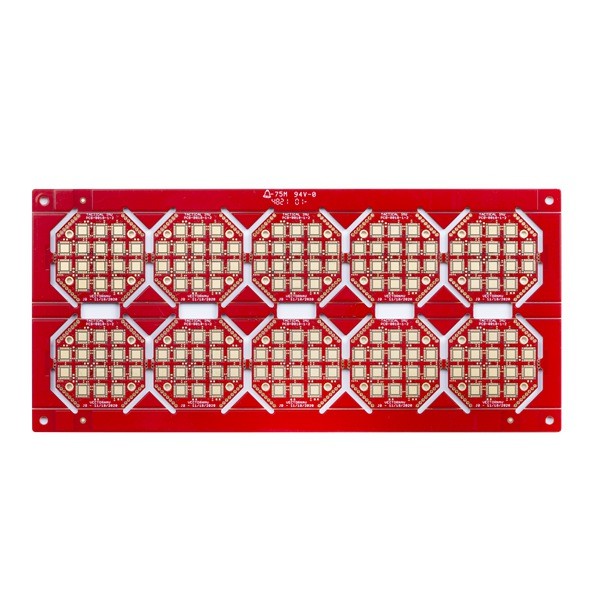

Điều khiển công nghiệp Bảng mạch PCB HDI 1.6mm Bảng mạch điện tử in điện tử
Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Ứng dụng trò chuyện: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xThông tin chi tiết sản phẩm
| Tên PCB | Bảng HDI 6L 1 + N + 1 | Marterial | FR4 TG170 SY |
|---|---|---|---|
| Lớp bảng | 6L | Độ dày của bảng | 1,6mm |
| Độ dày đồng | 1/1/1/1 / 1OZ đã hoàn thành | Theo dõi / khoảng cách Min.PCB | 3/3 triệu |
| Mặt nạ Hàn | Màu đỏ, 2 mặt | Lỗ khoan cơ khí nhỏ nhất | 0,15mm |
| Yêu cầu đặc biệt | không gian dòng nhỏ và khoảng cách 3/3 triệu | Sản phẩm truyền thông ứng dụng | kiểm soát công nghiệp |
| Điểm nổi bật | Bảng mạch PCB HDI 1,6mm,Bảng mạch HDI 1OZ 1 |
||
Mô tả sản phẩm
Điều khiển công nghiệp Bảng mạch PCB HDI 1.6mm Bảng mạch điện tử in điện tử
Bảng mạch PCB HDI Dịch vụ lắp ráp PCB Mật độ cao Kết nối điện tử PCB Lắp ráp Smt PCB Lắp ráp
Bảng mạch in HDI 6L 1 + N + 1
HDI PCB có nghĩa là các bảng mạch in kết nối với nhau có mật độ cao, chúng được đặc trưng bởi các đường mảnh hơn, không gian gần hơn và hệ thống dây điện dày đặc hơn.
Do mật độ mạch cao hơn so với các bảng mạch truyền thống, các thiết kế HDI PCB có thể bao gồm các lỗ thông nhỏ hơn và các miếng đệm chụp, cũng như mật độ đệm kết nối cao hơn.HDI PCB được sử dụng rộng rãi để giảm trọng lượng và kích thước tổng thể của sản phẩm, cũng như nâng cao hiệu suất điện của thiết bị.
HDI Board Stack-up:
1 + N + 1với laser microvia và lõi chôn cơ học thông qua.“1” đại diện cho “xây dựng” hoặc cán tuần tự trên mỗi mặt của lõi.
i + N + i(i> = 2) PCB chứa 2 hoặc nhiều hơn "sự tích tụ" của các lớp kết nối mật độ cao.Các microvias trên các lớp khác nhau có thể được xếp so le hoặc xếp chồng lên nhau.Cấu trúc microvia xếp chồng lên nhau bằng đồng thường thấy trong các thiết kế đầy thách thức.
Các sản phẩm HSX bao gồm PCB 1 ~ 32L FR-4, IMS PCB, Bảng HDI, bảng PTFE tần số cao và bảng Rigid-flex, v.v. Nó cung cấp dịch vụ sản xuất nhanh chóng linh hoạt (12 giờ đến 72 giờ), cũng như khối lượng nhỏ đến khối lượng lớn Sản xuất PCB: Các sản phẩm được sử dụng rộng rãi trong các lĩnh vực công nghệ cao như truyền thông, cung cấp điện, mạng máy tính, sản phẩm kỹ thuật số, điều khiển công nghiệp, khoa học và giáo dục, thiết bị y tế và hàng không vũ trụ.
| Bảng mạch Số lớp: | 6L | Bảng mạch laminate: | FR4 TG170 SY |
| Lớp đồng dày: | 1/1/1/1 / 1OZ | Độ dày của bảng: | 1.6MM |
| Kích thước lỗ nhỏ nhất: | 0,15mm | Khoảng cách / rãnh PCB nhỏ nhất: | 3/3 triệu |
| Màu mặt nạ hàn: | TAIYO Đỏ | Màu màn hình lụa: | trắng |
| Bề mặt PCB hoàn thiện: | Ngâm vàng | Hồ sơ hội đồng quản trị: | Định tuyến / V-CUT |
| Ứng dụng bảng mạch PCB: | kiểm soát công nghiệp | ||
| Yêu cầu Yêu cầu đặc biệt: | không gian dòng nhỏ và khoảng cách: 3/3 triệu // phút.thông qua kích thước lỗ 0,15mm / không có halogen / kiểm soát trở kháng / nửa lỗ / nhựa được làm đầy và mạ trên / 0,25mm BGA | ||
Câu hỏi thường gặp:
Q1: Bạn có thể cung cấp dịch vụ lắp ráp PCB và tìm nguồn cung ứng linh kiện không?
A: Có, chúng tôi cũng có thể cung cấp dịch vụ tìm nguồn cung ứng linh kiện và lắp ráp PCB cũng như đóng hộp nếu có yêu cầu.
Câu hỏi 2: Bạn đã làm việc với những quốc gia nào?
A: Mỹ, Canada, Ý, Đức, Anh, Tây Ban Nha, Pháp, Nga, Iran, Thổ Nhĩ Kỳ, Cộng hòa Séc, Áo, Úc, Brazil, Nhật Bản, Ấn Độ, v.v.
Q3: Các tệp PCB của tôi có an toàn khi tôi gửi chúng cho bạn để sản xuất không?
Đ: Chúng tôi tôn trọng bản quyền của khách hàng và sẽ không bao giờ sản xuất PCB cho người khác với các tệp của bạn trừ khi chúng tôi nhận được sự cho phép bằng văn bản từ phía bạn, cũng như chúng tôi sẽ chia sẻ các tệp này với bất kỳ bên thứ 3 nào khác.Và chúng tôi có thể ký NDA với khách hàng nếu cần.
Q4: Nếu chúng tôi không có tệp PCB / tệp Gerber, chỉ có mẫu PCB, bạn có thể sản xuất cho tôi không?
A: Có, chúng tôi có thể giúp bạn sao chép PCB.Chỉ cần gửi PCB mẫu cho chúng tôi, chúng tôi có thể sao chép thiết kế PCB và hoàn thiện nó.
Q5: Thời gian dẫn tiêu chuẩn của bạn cho PCB là gì?
A: Mẫu / nguyên mẫu (dưới 3m2):
1-2 Lớp: 3 đến 5 ngày làm việc (24 giờ nhanh nhất cho các dịch vụ quay vòng nhanh chóng)
4-8 Lớp: 7 ~ 12 ngày làm việc (48 giờ nhanh nhất cho các dịch vụ quay vòng nhanh chóng)
Sản xuất hàng loạt (dưới 200m2):
1-2 lớp: 7 đến 12 ngày làm việc
4-8 lớp: 10 đến 15 ngày làm việc
