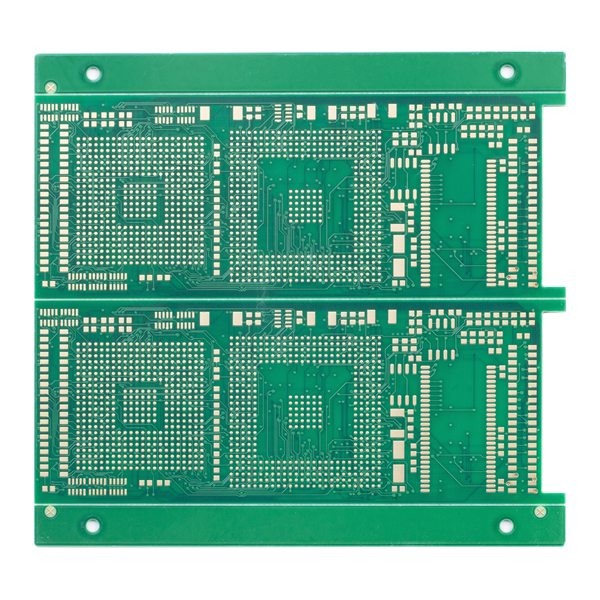

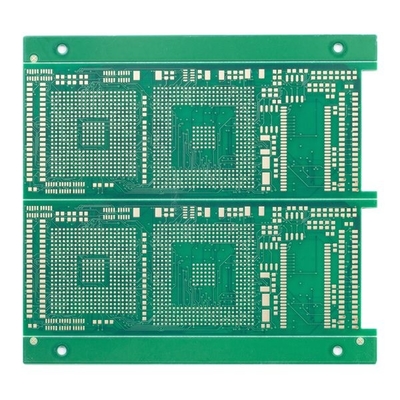

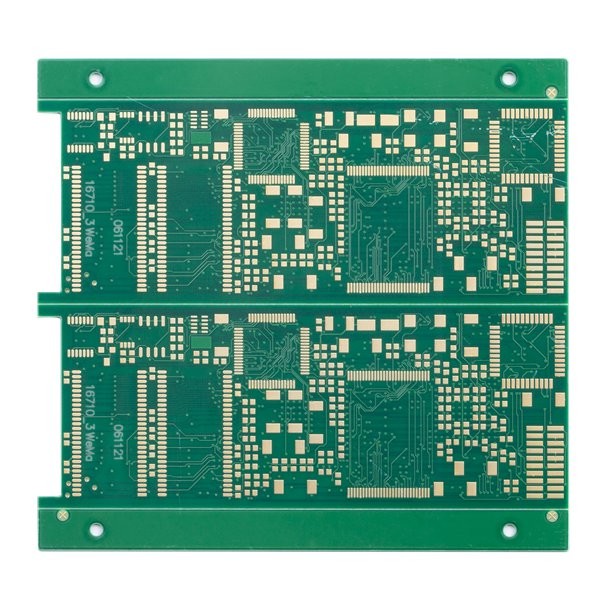

Bảng mạch đa lớp HDI PCB 0.9mm 8 lớp Chế tạo Pcb Mặt nạ hàn xanh
Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Ứng dụng trò chuyện: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xThông tin chi tiết sản phẩm
| Tên PCB | Bo mạch HDI 8L 2 + N + 2 | Marterial | FR-4, TG170 |
|---|---|---|---|
| Lớp bảng | 8L | Độ dày của bảng | 0,9mm |
| Độ dày đồng | 1 / H / 1/1 / H / H / H / 1 OZ | Theo dõi / khoảng cách Min.PCB | 3/3 triệu |
| Mặt nạ Hàn | MÀU XANH LÁ | Lỗ khoan cơ khí nhỏ nhất | 0,15mm |
| Yêu cầu đặc biệt | HDI Vias chôn và vias mù, hai bước chồng lên nhau | Đơn xin | kiểm soát công nghiệp |
| Điểm nổi bật | Bảng PCB HDI ISO9001,Bảng HDI HDI 0,9mm |
||
Mô tả sản phẩm
Bảng mạch đa lớp HDI PCB 0.9mm 8 lớp Chế tạo Pcb Mặt nạ hàn xanh
HDI PCB Board Multilayer PCB Board 8 Layer PCB Board HDI Board Trung Quốc PCB lắp ráp Dịch vụ chế tạo PCB PCB Assy
Bo mạch HDI 8L 2 + N + 2
HDI PCB có nghĩa là các bảng mạch in kết nối với nhau có mật độ cao, chúng được đặc trưng bởi các đường mảnh hơn, không gian gần hơn và hệ thống dây điện dày đặc hơn.
Do mật độ mạch cao hơn so với các bảng mạch truyền thống, các thiết kế HDI PCB có thể bao gồm các lỗ thông nhỏ hơn và các miếng đệm chụp, cũng như mật độ đệm kết nối cao hơn.HDI PCB được sử dụng rộng rãi để giảm trọng lượng và kích thước tổng thể của sản phẩm, cũng như nâng cao hiệu suất điện của thiết bị.
HDI Board Stack-up:
1 + N + 1với laser microvia và lõi chôn cơ học thông qua.“1” đại diện cho “xây dựng” hoặc cán tuần tự trên mỗi mặt của lõi.
i + N + i (i> = 2)PCBs chứa 2 hoặc nhiều "sự tích tụ" của các lớp kết nối mật độ cao.Các microvias trên các lớp khác nhau có thể được xếp so le hoặc xếp chồng lên nhau.Cấu trúc microvia xếp chồng lên nhau bằng đồng thường thấy trong các thiết kế đầy thách thức.
| Lớp PCB | 8L | Vật liệu PCB | FR4 TG170 |
| Độ dày đồng | 1 / H / 1/1 / H / H / H / 1 OZ | Độ dày PCB | 0,9MM |
| Tối thiểu.kích thước lỗ | 0,15mm | Theo dõi / khoảng cách Min.PCB: | 3/3 triệu |
| Mặt nạ hàn PCB | Màu xanh lá | Màn hình lụa PCB | trắng |
| Bề mặt PCB hoàn thiện | Ngâm vàng | Phác thảo PCB | Định tuyến / V-CUT |
| Đơn xin | kiểm soát công nghiệp | ||
| Yêu cầu đặc biệt: | không gian và khoảng cách dòng nhỏ: 3/3 triệu / HDI Vias chôn và vias mù, chồng lên hai bước / phút.thông qua kích thước lỗ 0,15mm / kiểm soát trở kháng / nhựa đầy và mạ trên / 0,25mm BGA | ||
Câu hỏi thường gặp:
Q1: Bạn có phải là nhà máy hoặc công ty thương mại?
A: Vâng, chúng tôi là nhà máy, chúng tôi có dây chuyền sản xuất PCB nguyên mẫu nhanh chóng độc lập & dây chuyền sản xuất PCB khối lượng lớn.
Câu hỏi 2: Bạn có thể chấp nhận loại định dạng tệp PCB nào để sản xuất?
A: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB + (. TGZ)
Q3: Các tệp PCB của tôi có an toàn khi tôi gửi chúng cho bạn để sản xuất không?
Đ: Chúng tôi tôn trọng bản quyền của khách hàng và sẽ không bao giờ sản xuất PCB cho người khác với các tệp của bạn trừ khi chúng tôi nhận được sự cho phép bằng văn bản từ phía bạn, cũng như chúng tôi sẽ chia sẻ các tệp này với bất kỳ bên thứ 3 nào khác.Và chúng tôi có thể ký NDA với khách hàng nếu cần thiết.
Q4: Nếu chúng tôi không có tệp PCB / tệp Gerber, chỉ có mẫu PCB, bạn có thể sản xuất cho tôi không?
A: Có, chúng tôi có thể giúp bạn sao chép PCB.Chỉ cần gửi PCB mẫu cho chúng tôi, chúng tôi có thể sao chép thiết kế PCB và hoàn thiện nó.
Q5: Thời gian dẫn tiêu chuẩn của bạn cho PCB là gì?
A: Mẫu / nguyên mẫu (dưới 3m2):
1-2 Lớp: 3 đến 5 ngày làm việc (24 giờ nhanh nhất cho các dịch vụ chuyển giao nhanh chóng)
4-8 Lớp: 7 ~ 12 ngày làm việc (48 giờ nhanh nhất cho các dịch vụ quay vòng nhanh chóng)
Sản xuất hàng loạt (dưới 200m2):
1-2 lớp: 7 đến 12 ngày làm việc
4-8 lớp: 10 đến 15 ngày làm việc
Q6: Bạn chấp nhận thanh toán nào?
A: Chuyển khoản ngân hàng (T / T) hoặc Thư tín dụng (L / C) hoặc Paypal (chỉ dành cho giá trị nhỏ dưới 500usd)
Q7: cách vận chuyển là gì?
Đối với hàng hóa nặng hơn 300kg, chúng tôi có thể gửi bảng PCB của bạn bằng tàu biển hoặc đường hàng không để tiết kiệm chi phí vận chuyển.Tất nhiên, nếu bạn có nhân viên giao nhận của riêng mình, chúng tôi có thể liên hệ với họ để giải quyết lô hàng của bạn.
Q8: Số lượng đặt hàng tối thiểu của bạn là bao nhiêu?
A: Không có MOQ. Số lượng sẽ chỉ ảnh hưởng đến giá cả.Vui lòng liên hệ với chúng tôi cho RFQ.
