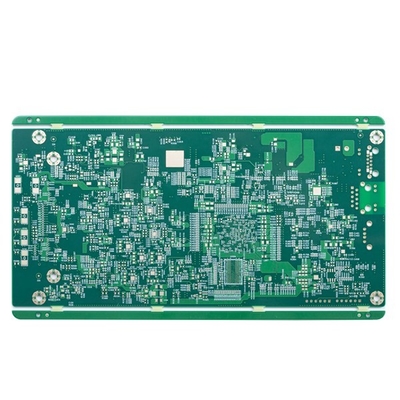

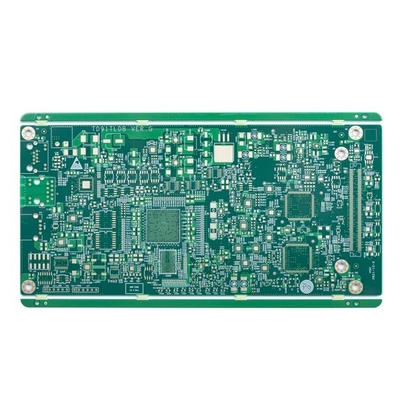

2.0mm 14 lớp HDI PCB Board Nguyên mẫu FR4 TG170 Mặt nạ hàn xanh

Nguồn gốc Trung Quốc
Hàng hiệu Huashengxin
Chứng nhận UL , ISO9001
Số mô hình 126105
Số lượng đặt hàng tối thiểu 1 cái
chi tiết đóng gói máy hút bụi
Thời gian giao hàng 24 giờ nhanh nhất đối với nguyên mẫu 2L và 4L, 3 ngày đối với sản xuất bảng HDI
Điều khoản thanh toán T / T

Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Ứng dụng trò chuyện: sales10@aixton.com

Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.

x
Thông tin chi tiết sản phẩm
Tên PCB 14L 1 + N + 1 Bảng HDI Marterial FR-4, TG170
Lớp bảng 14L Độ dày của bảng 2.0MM
Đã hoàn thành trọng lượng đồng bên ngoài 1 oz Trọng lượng đồng bên trong Căn cứ Hoz
Mặt nạ Hàn MÀU XANH LÁ Lỗ khoan cơ khí nhỏ nhất 0,2MM
Yêu cầu đặc biệt kiểm soát trở kháng / nhựa đầy và mạ trên / 0,25mm BGA Đơn xin những sàn phẩm kĩ thuật số
Điểm nổi bật

Bảng mạch PCB HDI 2.0mm

,

Bảng mạch HDI 14L

,

PCb 14 lớp 2.0mm

Để lại lời nhắn
Mô tả sản phẩm

2.0mm 14 lớp HDI PCB Board Nguyên mẫu FR4 TG170 Mặt nạ hàn xanh



Bảng mạch HDI PCB 14 lớp Bảng mạch PCB màu xanh lá cây Bảng mạch nguyên mẫu Bảng mạch nguyên mẫu Bảng mạch nguyên mẫu Bảng mạch FR4



14L 1 + N + 1 Bảng HDI



Các bảng mạch in liên kết mật độ cao, còn được gọi là bảng HDI, được đặc trưng bởi các đường mảnh hơn, không gian gần hơn và hệ thống dây điện dày đặc hơn.



Bo mạch HDI sở hữu mật độ mạch cao hơn, thiết kế của nó có thể bao gồm không chỉ nhỏ hơn qua các lỗ và miếng đệm chụp mà còn có mật độ đệm kết nối cao hơn.Chúng được sử dụng rộng rãi để giảm trọng lượng và kích thước tổng thể của sản phẩm, cũng như nâng cao hiệu suất điện của thiết bị.



Các sản phẩm HSX bao gồm PCB 1 ~ 32L FR-4, IMS PCB, Bảng HDI, bảng PTFE tần số cao và bảng Rigid-flex, v.v. Nó cung cấp dịch vụ sản xuất nhanh chóng linh hoạt (12 giờ đến 72 giờ), cũng như khối lượng nhỏ đến khối lượng lớn Sản xuất PCB.



Kích thước bảng điều khiển theo khả năng của nhà máy HSX là tối đa 740x500mm, nhưng khi kích thước bảng điều khiển lớn hơn 600mm thì ban đầu cần phải xem xét lại.Và kích thước bảng điều khiển tối thiểu mà chúng tôi có thể đạt được là 5 * 5mm.



Độ dày PCB mà chúng tôi có thể đạt được là từ 0,2mm đến 4,0mm, nếu độ dày của bảng nhỏ hơn 0,2mm hoặc lớn hơn 4mm, sẽ cần phải đánh giá bảng lúc đầu (PS. Nếu độ dày của bảng </ = 0,6mm, bề mặt hoàn thiện không thể là HASL / LF-HASL)



Khả năng kích thước lỗ tối thiểu của nhà máy là 0,15mm, nếu kích thước lỗ nhỏ hơn 0,15mm, lúc đầu sẽ cần xem lại bảng.



Các màu mặt nạ hàn bao gồm, đỏ, xanh mờ, xanh mờ, xanh dương, xanh mờ, đen, đen mờ, trắng, v.v.



Màu sắc của leged bao gồm trắng, đen, v.v.





Bảng mạch Số lớp: 14L Bảng mạch laminate: FR4 TG170
Lớp đồng dày: Bên ngoài 1oz Bên trong H oz Độ dày của bảng: 2.0MM
Kích thước lỗ nhỏ nhất: 0,20mm Khoảng cách / rãnh PCB nhỏ nhất: 4/6 triệu
Màu mặt nạ hàn: TAIYO xanh Màu màn hình lụa: trắng
Bề mặt PCB hoàn thiện: Ngâm vàng Hồ sơ hội đồng quản trị: Lộ trình
Ứng dụng bảng mạch PCB: những sàn phẩm kĩ thuật số
Yêu cầu Yêu cầu đặc biệt: HDI Buried vias và mù vias, chồng lên một bước / kiểm soát trở kháng / nhựa đầy và mạ trên / 0,25mm BGA

2.0mm 14 lớp HDI PCB Board Nguyên mẫu FR4 TG170 Mặt nạ hàn xanh 02.0mm 14 lớp HDI PCB Board Nguyên mẫu FR4 TG170 Mặt nạ hàn xanh 1

Câu hỏi thường gặp:

Q1: Bạn có phải là nhà máy hoặc công ty thương mại?
A: Vâng, chúng tôi là nhà máy, chúng tôi có dây chuyền sản xuất PCB nguyên mẫu nhanh chóng độc lập & dây chuyền sản xuất PCB khối lượng lớn.



Câu hỏi 2: Bạn có thể chấp nhận loại định dạng tệp PCB nào để sản xuất?
A: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB + (. TGZ)



Q3: Nếu chúng tôi không có tệp PCB / tệp Gerber, chỉ có mẫu PCB, bạn có thể sản xuất cho tôi không?
A: Có, chúng tôi có thể giúp bạn sao chép PCB.Chỉ cần gửi PCB mẫu cho chúng tôi, chúng tôi có thể sao chép thiết kế PCB và hoàn thiện nó.



Q4: Thời gian dẫn tiêu chuẩn của bạn cho PCB là gì?
A: Mẫu / nguyên mẫu (dưới 3m2):
1-2 Lớp: 3 đến 5 ngày làm việc (24 giờ nhanh nhất cho các dịch vụ chuyển giao nhanh chóng)
4-8 Lớp: 7 ~ 12 ngày làm việc (48 giờ nhanh nhất cho các dịch vụ quay vòng nhanh chóng)
Sản xuất hàng loạt (dưới 200m2):
1-2 lớp: 7 đến 12 ngày làm việc
4-8 lớp: 10 đến 15 ngày làm việc



Q5: Tối thiểu của bạn là bao nhiêu.số lượng đặt hàng?
A: Không có MOQ. Số lượng sẽ chỉ ảnh hưởng đến giá cả.



Q6.Làm thế nào để nhận được báo giá nhanh chóng?

Vui lòng cung cấp tệp mầm và thông tin chi tiết của bảng (bao gồm lớp, độ dày ván, độ dày đồng, xử lý bề mặt, mặt nạ hàn và màu màn hình lụa, yêu cầu đặc biệt nếu có, số lượng yêu cầu, v.v.)

vật mẫu:

Loại PCB PCB đa lớp 4L
Bề mặt hoàn thiện LF-HASL
Vật liệu cơ bản FR4, TG170
Độ dày đồng Đế bên trong 1oz, đồng hoàn thiện 1oz
Mặt nạ hàn PCB Màu xanh lá cây cho cả hai bên
Màn hình lụa PCB Màu trắng cho cả hai mặt
Yêu cầu đặc biệt Lỗ cắm / cạnh mạ nhựa, độ dày ngón tay vàng 30u "
