Bảng mạch PCB 1oz 4 lớp Lắp ráp PCB điện tử Kết nối mật độ cao 1.0mm

Nguồn gốc Trung Quốc
Hàng hiệu Huashengxin
Chứng nhận UL , ISO9001
Số mô hình 64541
Số lượng đặt hàng tối thiểu 1 cái
chi tiết đóng gói máy hút bụi
Thời gian giao hàng 24 giờ nhanh nhất đối với nguyên mẫu 2L và 4L, 3 ngày đối với sản xuất bảng HDI
Điều khoản thanh toán T / T

Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Ứng dụng trò chuyện: sales10@aixton.com

Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.

x
Thông tin chi tiết sản phẩm
Tên PCB Bo mạch HDI 4L 1 + N + 1 Marterial FR-4, SHENGYI
Lớp bảng 4L Độ dày của bảng 1,0mm
Đã hoàn thành trọng lượng đồng bên ngoài 1 oz Trọng lượng đồng bên trong Căn cứ Hoz
Mặt nạ Hàn mặt nạ hàn đen Lỗ khoan cơ khí nhỏ nhất 0,3mm
Yêu cầu đặc biệt Vias bị chôn vùi và mù quáng, một bước chồng lên Ứng dụng Sản phẩm truyền thông
Điểm nổi bật

Bảng PCB 4 lớp 1oz

,

Bảng PCB 4 lớp ISO9001

,

Lắp ráp PCB điện tử 1oz 4L

Để lại lời nhắn
Mô tả sản phẩm

Bảng mạch PCB 1oz 4 lớp Lắp ráp PCB điện tử Kết nối mật độ cao 1.0mm



Bảng mạch HDI Bảng mạch PCB 4 lớp Bảng mạch PCB điện tử Bảng mạch in kết nối mật độ cao Bảng mạch in



Bo mạch HDI 4L 1 + N + 1



Các bảng mạch in liên kết mật độ cao, còn được gọi là bảng HDI, được đặc trưng bởi các đường mảnh hơn, không gian gần hơn và hệ thống dây điện dày đặc hơn.



Bo mạch HDI sở hữu mật độ mạch cao hơn, thiết kế của nó có thể bao gồm không chỉ nhỏ hơn qua các lỗ và miếng đệm chụp mà còn có mật độ đệm kết nối cao hơn.Chúng được sử dụng rộng rãi để giảm trọng lượng và kích thước tổng thể của sản phẩm, cũng như nâng cao hiệu suất điện của thiết bị.



Các sản phẩm HSX bao gồm PCB 1 ~ 32L FR-4, IMS PCB, Bảng HDI, bảng PTFE tần số cao và bảng Rigid-flex, v.v. Nó cung cấp dịch vụ sản xuất nhanh chóng linh hoạt (12 giờ đến 72 giờ), cũng như khối lượng nhỏ đến khối lượng lớn Sản xuất PCB.



Sản phẩm được sử dụng rộng rãi trong các lĩnh vực công nghệ cao như truyền thông, cung cấp điện, mạng máy tính, sản phẩm kỹ thuật số, điều khiển công nghiệp, khoa học và giáo dục, thiết bị y tế và hàng không vũ trụ.HSX sở hữu đội ngũ có trình độ cao, giàu kinh nghiệm và trang thiết bị sản xuất tiên tiến.



Kích thước bảng điều khiển theo khả năng của nhà máy HSX là tối đa 740x500mm, nhưng khi kích thước bảng điều khiển lớn hơn 600mm thì ban đầu cần phải xem xét lại.Và kích thước bảng điều khiển tối thiểu mà chúng tôi có thể đạt được là 5 * 5mm.



Độ dày PCB mà chúng tôi có thể đạt được là từ 0,2mm đến 4,0mm, khi độ dày của bảng thấp hơn 0,2mm hoặc cao hơn 4mm, ban đầu sẽ cần phải đánh giá bảng.(PS. Khi độ dày ván bằng hoặc nhỏ hơn 0,6mm, nó sẽ không áp dụng cho bề mặt hoàn thiện HASL)



Độ dày đồng cơ bản của lớp bên trong và bên ngoài nhỏ nhất là 0,3 / 0,5oz và tối đa là 3oz.



0,15mm là khả năng kích thước lỗ tối thiểu của nhà máy, khi kích thước lỗ nhỏ hơn 0,15mm, bảng sẽ cần được xem xét trước.



Màu sắc của kháng hàn bao gồm xanh lá cây, xanh lá cây mờ, xanh lam, xanh lam mờ, đen, đen mờ, vàng, đỏ, trắng và theo chỉ định của khách hàng.


Màu sắc của leged bao gồm trắng, đen và theo chỉ định của khách hàng.





Loại / thương hiệu Laminate: Shengyi FR4 Lớp bảng mạch: 4 lớp
Bảng PCB dày: 1,0 MM Độ dày đồng khác nhau: 1 / H / H / 1OZ
Lỗ khoan cơ khí nhỏ nhất: 0,3 mm Hồ sơ Hội đồng quản trị đã hoàn thành: Phay và V-CUT
Chi tiết chống hàn: YEYO màu Đen Khoảng cách / khoảng trắng dòng nhỏ nhất: 4/4 triệu
Chi tiết chú thích: trắng chi tiết bề mặt: Ngâm vàng
Yêu cầu / nhận xét đặc biệt: HDI Buried vias và Blind vias, chồng lên một bước / kiểm soát trở kháng / nhựa đầy và mạ trên
Sử dụng bảng mạch: thông tin liên lạc

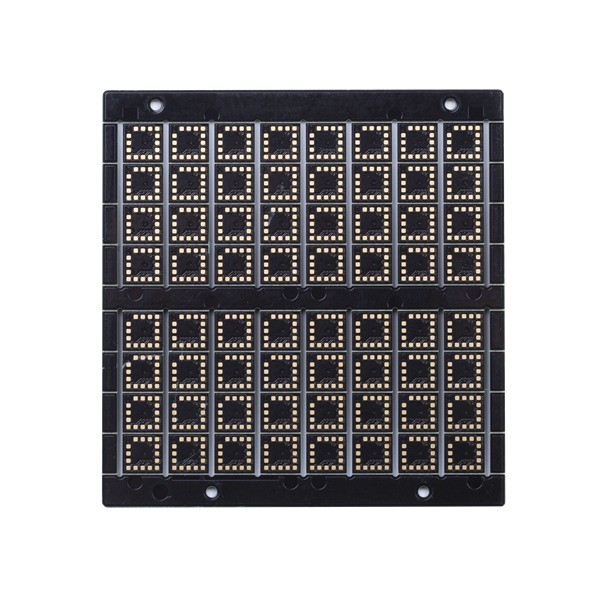

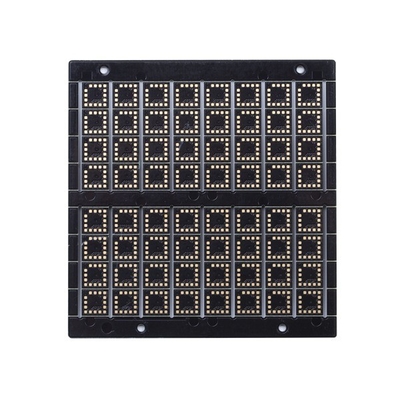

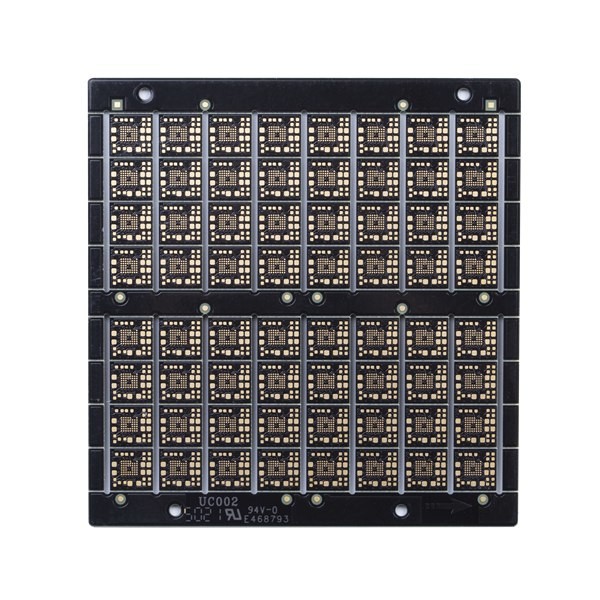

Bảng mạch PCB 1oz 4 lớp Lắp ráp PCB điện tử Kết nối mật độ cao 1.0mm 0Bảng mạch PCB 1oz 4 lớp Lắp ráp PCB điện tử Kết nối mật độ cao 1.0mm 1

Câu hỏi thường gặp:

Q1: Bạn có phải là nhà máy hoặc công ty thương mại?
A: Vâng, chúng tôi là nhà máy, chúng tôi có dây chuyền sản xuất PCB nguyên mẫu nhanh chóng độc lập & dây chuyền sản xuất PCB khối lượng lớn.



Câu hỏi 2: Bạn có thể chấp nhận loại định dạng tệp PCB nào để sản xuất?
A: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB + (. TGZ)



Q3: Nếu chúng tôi không có tệp PCB / tệp Gerber, chỉ có mẫu PCB, bạn có thể sản xuất cho tôi không?
A: Có, chúng tôi có thể giúp bạn sao chép PCB.Chỉ cần gửi PCB mẫu cho chúng tôi, chúng tôi có thể sao chép thiết kế PCB và hoàn thiện nó.



Q4: Thời gian dẫn tiêu chuẩn của bạn cho PCB là gì?
A: Mẫu / nguyên mẫu (dưới 3m2):
1-2 Lớp: 3 đến 5 ngày làm việc (24 giờ nhanh nhất cho các dịch vụ quay vòng nhanh chóng)
4-8 Lớp: 7 ~ 12 ngày làm việc (48 giờ nhanh nhất cho các dịch vụ quay vòng nhanh chóng)
Sản xuất hàng loạt (dưới 200m2):
1-2 lớp: 7 đến 12 ngày làm việc
4-8 lớp: 10 đến 15 ngày làm việc



Q5: Tối thiểu của bạn là bao nhiêu.số lượng đặt hàng?
A: Không có MOQ. Số lượng sẽ chỉ ảnh hưởng đến giá cả.



Q6.Làm thế nào để nhận được báo giá nhanh chóng?

Vui lòng cung cấp tệp mầm và thông tin chi tiết của bảng (bao gồm lớp, độ dày ván, độ dày đồng, xử lý bề mặt, mặt nạ hàn và màu màn hình lụa, yêu cầu đặc biệt nếu có, số lượng yêu cầu, v.v.)

mẫu vật:

Loại PCB PCB đa lớp 4L
Bề mặt hoàn thiện LF-HASL
Vật liệu cơ bản FR4, TG170
Độ dày đồng Đế bên trong 1oz, đồng hoàn thiện 1oz
Mặt nạ hàn PCB Màu xanh lá cây cho cả hai bên
Màn hình lụa PCB Màu trắng cho cả hai mặt
Yêu cầu đặc biệt Lỗ cắm / cạnh mạ nhựa, độ dày ngón tay vàng 30u "
