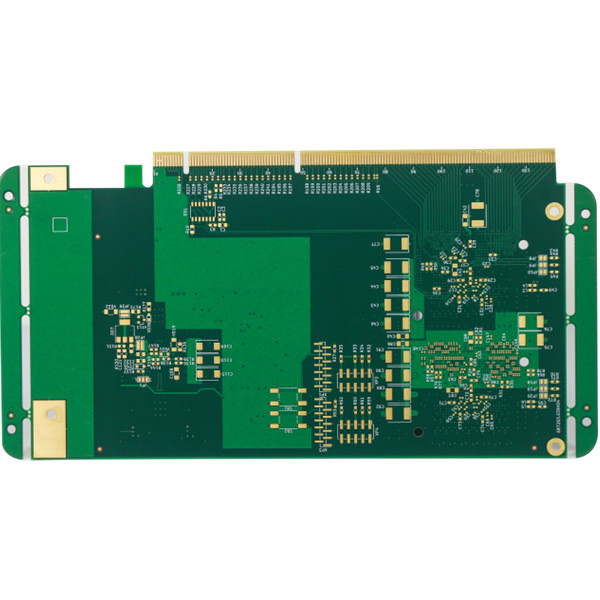

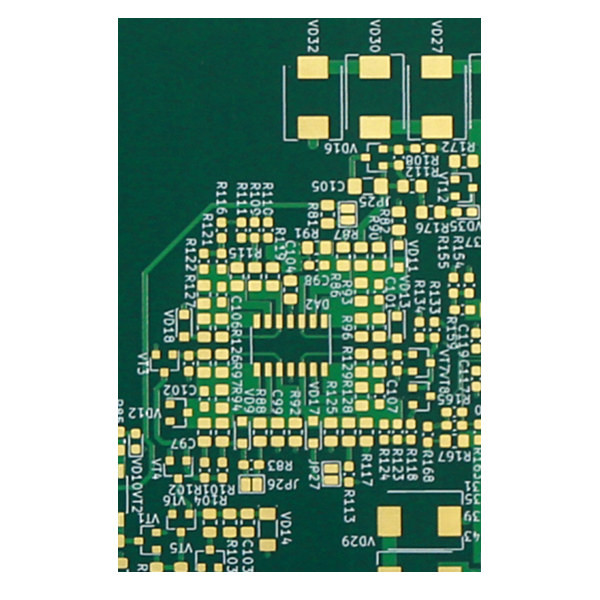

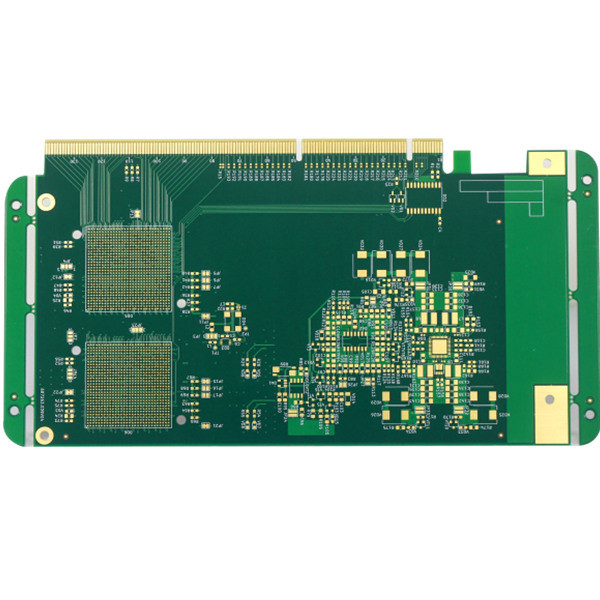

FR4 HDI 10 lớp Pcb Chế tạo lắp ráp Pcb tự động 1.6mm
| Nguồn gốc | Trung Quốc |
|---|---|
| Hàng hiệu | Huashengxin |
| Chứng nhận | UL , ISO9001 |
| Số mô hình | Bảng mạch in HDI 12L 1 + N + 1 |
| Số lượng đặt hàng tối thiểu | 1 cái |
| chi tiết đóng gói | máy hút bụi |
| Thời gian giao hàng | 24 giờ nhanh nhất đối với nguyên mẫu 2L và 4L, 3 ngày đối với sản xuất bảng HDI |
| Điều khoản thanh toán | T / T |
Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Ứng dụng trò chuyện: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xThông tin chi tiết sản phẩm
| Tên PCB | Bảng mạch in HDI 10L 1 + N + 1 | Marterial | FR4, S1000-2 |
|---|---|---|---|
| Lớp bảng | 10L | Độ dày của bảng | 1,6mm |
| Đã hoàn thành trọng lượng đồng bên ngoài | 1 oz | Trọng lượng đồng bên trong | Cơ sở 1oz |
| Mặt nạ Hàn | mặt nạ hàn xanh | Kích thước lỗ nhỏ nhất | 0,15mm |
| Blind / Burried Vias | Có, đã yêu cầu | Ứng dụng | Các nhà sản xuất ô tô |
| Điểm nổi bật | FR4 HDI 10 lớp Pcb,1oz 1,6mm 10 Lớp Pcb |
||
Mô tả sản phẩm
FR4 HDI 10 lớp Pcb Chế tạo lắp ráp Pcb tự động 1.6mm
Bảng mạch HDI PCB Dịch vụ chế tạo PCB Tự động lắp ráp PCB 10 lớp Lắp ráp bảng mạch âm lượng thấp PCB
Bảng mạch in 10L 1 + N + 1 HDI
HDI PCB là tên viết tắt của các bảng mạch in kết nối mật độ cao, chúng được đặc trưng bởi các đường mảnh hơn, không gian gần hơn và hệ thống dây điện dày đặc hơn.
Đối với các bảng HDI sở hữu mật độ mạch cao hơn so với các bảng mạch truyền thống, thiết kế của nó có thể bao gồm các lỗ thông nhỏ hơn và các miếng đệm chụp, và mật độ đệm kết nối cũng cao hơn.Chúng được sử dụng rộng rãi để giảm trọng lượng và kích thước tổng thể của sản phẩm, cũng như nâng cao hiệu suất điện của thiết bị.
Bảng HDI được áp dụng cho nhiều ngành công nghiệp, như thiết bị kỹ thuật số, điện thoại thông minh và máy tính bảng, ô tô, máy bay và các sản phẩm xe cộ khác.
HDI Board Stack-up:
1 + N + 1với laser microvia và lõi chôn cơ học thông qua.“1” đại diện cho “xây dựng” hoặc cán tuần tự trên mỗi mặt của lõi.
i + N + i (i> = 2)PCBs chứa 2 hoặc nhiều "sự tích tụ" của các lớp kết nối mật độ cao.Các microvias trên các lớp khác nhau có thể được xếp so le hoặc xếp chồng lên nhau.Cấu trúc microvia xếp chồng lên nhau bằng đồng thường thấy trong các thiết kế đầy thách thức.
Các sản phẩm HSX bao gồm PCB 1 ~ 32L FR-4, IMS PCB, Bảng HDI, bảng PTFE tần số cao và bảng Rigid-flex, v.v. Nó cung cấp dịch vụ sản xuất nhanh chóng linh hoạt (12 giờ đến 72 giờ), cũng như khối lượng nhỏ đến khối lượng lớn Sản xuất PCB.Sản phẩm được sử dụng rộng rãi trong các lĩnh vực công nghệ cao như truyền thông, cung cấp điện, mạng máy tính, sản phẩm kỹ thuật số, điều khiển công nghiệp, khoa học và giáo dục, thiết bị y tế và hàng không vũ trụ.HSX sở hữu đội ngũ có trình độ cao, giàu kinh nghiệm và trang thiết bị sản xuất tiên tiến.
| Lớp PCB | 12L 1 + N + 1 | Vật liệu PCB | FR-4, S1000-2 |
| Độ dày đồng |
Đế bên trong 1oz, đồng hoàn thiện 1oz |
Độ dày PCB | 1.60MM |
| Tối thiểu.kích thước lỗ | 0,15mm | Theo dõi / khoảng cách Min.PCB: | 3 triệu |
| Mặt nạ hàn PCB | màu xanh lá | Màn hình lụa PCB | trắng |
| Bề mặt PCB hoàn thiện | Immersion Gold 2u | Phác thảo PCB | Rout / V-CUT |
| Ứng dụng | FR-4, Rogers | ||
| Yêu cầu đặc biệt: | tối thiểuthông qua kích thước lỗ 0,15mm / điều khiển trở kháng | ||
Câu hỏi thường gặp:
Q1: Bạn có phải là nhà máy hoặc công ty thương mại?
A: Vâng, chúng tôi là nhà máy, chúng tôi có dây chuyền sản xuất PCB nguyên mẫu nhanh chóng độc lập & dây chuyền sản xuất PCB khối lượng lớn.
Câu hỏi 2: Bạn có thể chấp nhận loại định dạng tệp PCB nào để sản xuất?
A: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB + (. TGZ)
Q3: Các tệp PCB của tôi có an toàn khi tôi gửi chúng cho bạn để sản xuất không?
Đ: Chúng tôi tôn trọng bản quyền của khách hàng và sẽ không bao giờ sản xuất PCB cho người khác với các tệp của bạn trừ khi chúng tôi nhận được sự cho phép bằng văn bản từ phía bạn, cũng như chúng tôi sẽ chia sẻ các tệp này với bất kỳ bên thứ 3 nào khác.Và chúng tôi có thể ký NDA với khách hàng nếu cần.
Q4: Nếu chúng tôi không có tệp PCB / tệp Gerber, chỉ có mẫu PCB, bạn có thể sản xuất cho tôi không?
A: Có, chúng tôi có thể giúp bạn sao chép PCB.Chỉ cần gửi PCB mẫu cho chúng tôi, chúng tôi có thể sao chép thiết kế PCB và hoàn thiện nó.
Q5: Thời gian dẫn tiêu chuẩn của bạn cho PCB là gì?
A: Mẫu / nguyên mẫu (dưới 3m2):
1-2 Lớp: 3 đến 5 ngày làm việc (24 giờ nhanh nhất cho các dịch vụ quay vòng nhanh chóng)
4-8 Lớp: 7 ~ 12 ngày làm việc (48 giờ nhanh nhất cho các dịch vụ quay vòng nhanh chóng)
Sản xuất hàng loạt (dưới 200m2):
1-2 lớp: 7 đến 12 ngày làm việc
4-8 lớp: 10 đến 15 ngày làm việc
Q6: Làm thế nào bạn thường sẽ gửi PCB?
A: Thông thường đối với các gói hàng nhỏ, chúng tôi sẽ vận chuyển các bảng bằng dịch vụ giao hàng tận nơi của DHL, UPS, FedEx, chúng tôi có thể sử dụng tài khoản vận chuyển của bạn để thu tiền hoặc sử dụng tài khoản của chúng tôi để vận chuyển trong thời hạn giao hàng DDU (thuế nhập khẩu chưa thanh toán).
Đối với hàng hóa nặng hơn 300kg, chúng tôi có thể gửi bảng PCB của bạn bằng tàu biển hoặc đường hàng không để tiết kiệm chi phí vận chuyển hàng hóa.Tất nhiên, nếu bạn có nhân viên giao nhận của riêng mình, chúng tôi có thể liên hệ với họ để giải quyết lô hàng của bạn.
Q7: Số lượng đặt hàng tối thiểu của bạn là bao nhiêu?
A: Không có MOQ. Số lượng sẽ chỉ ảnh hưởng đến giá cả.Vui lòng liên hệ với chúng tôi cho RFQ.
Q8: Bạn có thể cung cấp dịch vụ lắp ráp PCB và tìm nguồn cung ứng linh kiện không?
A: Có, chúng tôi cũng có thể cung cấp dịch vụ tìm nguồn cung ứng linh kiện và lắp ráp PCB cũng như đóng hộp nếu có yêu cầu.
Q9.Làm thế nào để nhận được báo giá nhanh chóng?
Vui lòng cung cấp tệp mầm và thông tin chi tiết của bảng (bao gồm lớp, độ dày ván, độ dày đồng, xử lý bề mặt, mặt nạ hàn và màu màn hình lụa, yêu cầu đặc biệt nếu có, số lượng yêu cầu, v.v.)
mẫu vật:
| Loại PCB | PCB đa lớp 4L |
| Bề mặt hoàn thiện | LF-HASL |
| Vật liệu cơ bản | FR4, TG170 |
| Độ dày đồng | Đế bên trong 1oz, đồng hoàn thiện 1oz |
| Mặt nạ hàn PCB | Màu xanh lá cây cho cả hai bên |
| Màn hình lụa PCB | Màu trắng cho cả hai mặt |
| Yêu cầu đặc biệt | Lỗ cắm / cạnh mạ nhựa, độ dày ngón tay vàng 30u " |
