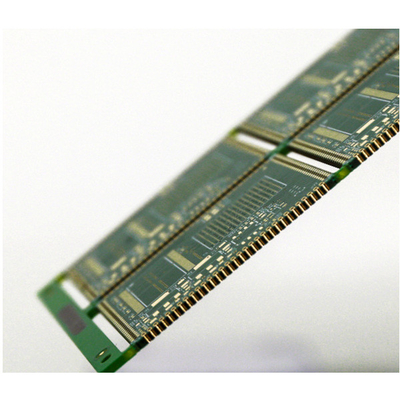

Mặt nạ hàn xanh 2.0mm Hdi Pcb Thiết kế 1.5oz 4 lớp ngâm vàng 3u

Nguồn gốc Trung Quốc
Hàng hiệu Huashengxin
Chứng nhận UL , ISO9001
Số mô hình 4L 2 + N + 2 HDI PCB
Số lượng đặt hàng tối thiểu 1 cái
chi tiết đóng gói máy hút bụi
Thời gian giao hàng 24 giờ nhanh nhất đối với nguyên mẫu 2L và 4L, 3 ngày đối với sản xuất bảng HDI
Điều khoản thanh toán T / T

Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Ứng dụng trò chuyện: sales10@aixton.com

Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.

x
Thông tin chi tiết sản phẩm
Tên PCB 4L 2 + N + 2 HDI PCB Marterial FR-4, S1000-2M
Lớp bảng 4L Độ dày của bảng 2.0MM
Đã hoàn thành trọng lượng đồng bên ngoài 1,5 oz Trọng lượng đồng bên trong 1 oz
Mặt nạ Hàn mặt nạ hàn xanh Kích thước lỗ nhỏ nhất 0,1mm
Điểm nổi bật

Thiết kế Hdi Pcb 1.5oz

,

Thiết kế Hdi Pcb 2.0mm 1.5oz

,

PCb kết nối 1.5oz

Để lại lời nhắn
Mô tả sản phẩm

Mặt nạ hàn xanh 2.0mm Hdi Pcb Thiết kế 1.5oz 4 lớp ngâm vàng 3u



HDI PCB Bảng PCB Chế tạo Bảng PCB Sản xuất Bảng PCB Điện tử Bảng PCB xanh



4L 2 + N + 2 HDI PCB



HDI PCB là tên viết tắt của các bảng mạch in kết nối mật độ cao, chúng được đặc trưng bởi các đường mảnh hơn, không gian gần hơn và hệ thống dây điện dày đặc hơn.



Đối với các bảng HDI sở hữu mật độ mạch cao hơn so với các bảng mạch truyền thống, thiết kế của nó có thể bao gồm các lỗ thông nhỏ hơn và các miếng đệm chụp, và mật độ đệm kết nối cũng cao hơn.Chúng được sử dụng rộng rãi để giảm trọng lượng và kích thước tổng thể của sản phẩm, cũng như nâng cao hiệu suất điện của thiết bị.



Bảng HDI được áp dụng cho nhiều ngành công nghiệp, như thiết bị kỹ thuật số, điện thoại thông minh và máy tính bảng, ô tô, máy bay và các sản phẩm xe cộ khác.



HDI Board Stack-up:

1 + N + 1với laser microvia và lõi chôn cơ học thông qua.“1” đại diện cho “xây dựng” hoặc cán tuần tự trên mỗi mặt của lõi.
i + N + i (i> = 2)PCBs chứa 2 hoặc nhiều "sự tích tụ" của các lớp kết nối mật độ cao.Các microvias trên các lớp khác nhau có thể được xếp so le hoặc xếp chồng lên nhau.Cấu trúc microvia xếp chồng lên nhau bằng đồng thường thấy trong các thiết kế đầy thách thức.



Các sản phẩm HSX bao gồm PCB 1 ~ 32L FR-4, IMS PCB, Bảng HDI, bảng PTFE tần số cao và bảng Rigid-flex, v.v. Nó cung cấp dịch vụ sản xuất nhanh chóng linh hoạt (12 giờ đến 72 giờ), cũng như khối lượng nhỏ đến khối lượng lớn Sản xuất PCB.Sản phẩm được sử dụng rộng rãi trong các lĩnh vực công nghệ cao như truyền thông, cung cấp điện, mạng máy tính, sản phẩm kỹ thuật số, điều khiển công nghiệp, khoa học và giáo dục, thiết bị y tế và hàng không vũ trụ.HSX sở hữu đội ngũ có trình độ cao, giàu kinh nghiệm và trang thiết bị sản xuất tiên tiến.



Lớp PCB 4L 2 + N + 2 Vật liệu PCB FR4 S1000-2M
Độ dày đồng 1.5 / 1/1 / 1.5oz đã hoàn thành Độ dày PCB 2.0MM
Tối thiểu.kích thước lỗ 0,1mm Theo dõi / khoảng cách Min.PCB: 3 triệu
Mặt nạ hàn PCB màu xanh lá Màn hình lụa PCB trắng
Bề mặt PCB hoàn thiện Immersion Gold 3u Phác thảo PCB Định tuyến / V-CUT
Ứng dụng Sản phẩm điều khiển công nghiệp
Yêu cầu đặc biệt: 0,25mm BGA / FR-4 + PI

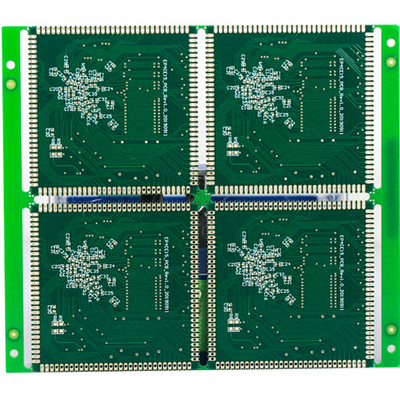

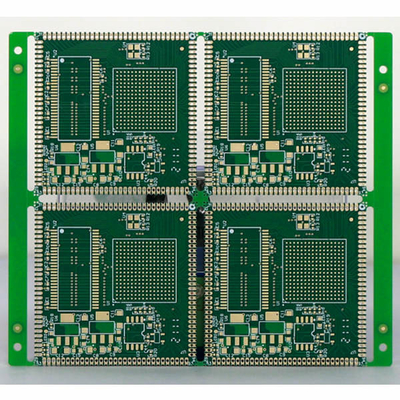

Mặt nạ hàn xanh 2.0mm Hdi Pcb Thiết kế 1.5oz 4 lớp ngâm vàng 3u 0Mặt nạ hàn xanh 2.0mm Hdi Pcb Thiết kế 1.5oz 4 lớp ngâm vàng 3u 1







Câu hỏi thường gặp:

Q1: Bạn có phải là nhà máy hoặc công ty thương mại?
A: Vâng, chúng tôi là nhà máy, chúng tôi có dây chuyền sản xuất PCB nguyên mẫu nhanh chóng độc lập & dây chuyền sản xuất PCB khối lượng lớn.



Câu hỏi 2: Bạn có thể chấp nhận loại định dạng tệp PCB nào để sản xuất?
A: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB + (. TGZ)



Q3: Các tệp PCB của tôi có an toàn khi tôi gửi chúng cho bạn để sản xuất không?
Đ: Chúng tôi tôn trọng bản quyền của khách hàng và sẽ không bao giờ sản xuất PCB cho người khác với các tệp của bạn trừ khi chúng tôi nhận được sự cho phép bằng văn bản từ phía bạn, cũng như chúng tôi sẽ chia sẻ các tệp này với bất kỳ bên thứ 3 nào khác.Và chúng tôi có thể ký NDA với khách hàng nếu cần.



Q4: Nếu chúng tôi không có tệp PCB / tệp Gerber, chỉ có mẫu PCB, bạn có thể sản xuất cho tôi không?
A: Có, chúng tôi có thể giúp bạn sao chép PCB.Chỉ cần gửi PCB mẫu cho chúng tôi, chúng tôi có thể sao chép thiết kế PCB và hoàn thiện nó.



Q5: Thời gian dẫn tiêu chuẩn của bạn cho PCB là gì?
A: Mẫu / nguyên mẫu (dưới 3m2):
1-2 Lớp: 3 đến 5 ngày làm việc (24 giờ nhanh nhất cho các dịch vụ quay vòng nhanh chóng)
4-8 Lớp: 7 ~ 12 ngày làm việc (48 giờ nhanh nhất cho các dịch vụ quay vòng nhanh chóng)
Sản xuất hàng loạt (dưới 200m2):
1-2 lớp: 7 đến 12 ngày làm việc
4-8 lớp: 10 đến 15 ngày làm việc
