Bảng mạch Flex cứng 2.0mm FR4 Thiếc nhúng cao TG Pcb

Nguồn gốc Trung Quốc
Hàng hiệu Huashengxin
Chứng nhận UL , ISO9001
Số mô hình PCB Flex cứng
Số lượng đặt hàng tối thiểu 1 cái
chi tiết đóng gói máy hút bụi
Thời gian giao hàng 24 giờ nhanh nhất đối với nguyên mẫu 2L và 4L, 3 ngày đối với sản xuất bảng HDI
Điều khoản thanh toán T / T

Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Ứng dụng trò chuyện: sales10@aixton.com

Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.

x
Thông tin chi tiết sản phẩm
Loại PCB PCB Flex cứng Marterial FR4, TG cao, Tần số cao, Alum, Polyimide
Bề mặt hoàn thiện Thiếc ngâm, Bạc nhúng, ENIG, ENEPIG, HASL, OSP, Vàng cứng, Vàng mềm Độ dày của bảng 2.0MM
Min. Tối thiểu. Hole Size Kích thước lỗ 0,15mm Dịch vụ khác Lắp ráp PCB, đặt hàng nguyên mẫu
Điểm nổi bật

Bảng mạch Flex cứng 2.0mm

,

Bảng mạch Flex cứng ISO9001

,

Pcb thiếc nhúng 2.0mm

Để lại lời nhắn
Mô tả sản phẩm

Bảng mạch Flex cứng 2.0mm FR4 Thiếc nhúng cao TG Pcb



Cứng nhắc Flex PCB cứng nhắc PCB linh hoạt Cứng nhắc Flex cứng Bo mạch Flex cứng rắn Các nhà sản xuất Pcb Flex cứng



PCB Flex cứng



Các sản phẩm HSX bao gồm bảng mạch in 1 ~ 32L FR-4, bảng mạch in IMS, bảng mạch in HDI, bảng PTFE tần số cao và bảng cứngflex.Và chúng tôi cung cấp các dịch vụ quykturn / nhanh linh hoạt (12 giờ đến 72 giờ), cũng như sản xuất PCB từ khối lượng nhỏ đến khối lượng lớn.



Sản phẩm được sử dụng rộng rãi trong các lĩnh vực công nghệ cao, công nghiệp truyền thông lilke, công nghiệp cung cấp điện, công nghiệp điện tử comsumer, điều khiển công nghiệp, thiết bị y tế, v.v.Chúng tôi sở hữu đội ngũ PCB có trình độ cao và giàu kinh nghiệm và các thiết bị sản xuất tiên tiến.



Lớp tối đa: 32 lớp (cần xem lại lớp ≥20)



Kích thước bảng điều khiển hoàn thiện tối đa: 740 * 500 MM (> 600 MM cần xem xét lại)



Kích thước bảng hoàn thiện tối thiểu: 5 * 5mm


Vật liệu PCB: PI + FR4, FR4, Rogers, không chứa Halogen, TG cao và đồng nặng


Độ dày PCB: 0,2 ~ 4,0mm (< 0,2 mm, > 4 mm cần xem xét)



Độ dày đồng PCB: H ~ 5oz



Cung và xoắn: 0,075%



Tối thiểu.kích thước lỗ: 0,15mm (< 0,15 mm cần xem lại)



Kích thước lỗ tối đa: 6.0mm (> 6mm, sử dụng phay để mở rộng lỗ)



HDI Lỗ khoan tối thiểu: 0,08-0,10MM



Khoảng trống tối thiểu ở lớp trong (một mặt): 4 ~ 8L (bao gồm): mẫu: 4 triệu;khối lượng nhỏ: 4,5 triệu;

8 ~ 12L (bao gồm): mẫu: 5 triệu;khối lượng nhỏ: 5,5 triệu



12 ~ 18L (bao gồm): mẫu: 6 triệu;khối lượng nhỏ: 6,5 triệu



Mặt nạ hàn PCB: Xanh lục, Xanh mờ, Xanh lam, Xanh mờ, Đen, Đen mờ, Vàng, Đỏ, Trắng, v.v.


Màn hình lụa PCB: Trắng, đen, v.v.


Bề mặt PCB: Không chì HASL, Vàng nhúng, Thiếc ngâm, OSP, ENIG + OSP, Bạc nhúng, ENEPIG, Ngón tay vàng



Ứng dụng: Truyền thông, Công nghiệp / Điện tử comsumer.





Lớp PCB PCB Flex cứng (4L)
Bề mặt PCB Ngâm vàng
Vật liệu PCB FR-4, TG170 + PI
Độ dày PCB 2.0mm
Tối thiểu.kích thước lỗ 0,2mm
Tối thiểu.Khoảng cách dòng 3 triệu (0,075mm)
Hồ sơ PCB

Định tuyến và V-CUT

Mặt nạ hàn PCB Màu xanh lá cây, cả hai bên
Màn hình lụa PCB Màu trắng, cả hai mặt
Độ dày đồng PCB 2/2 / 2oz đã hoàn thành
Dịch vụ khác Lắp ráp PCB, đặt hàng nguyên mẫu

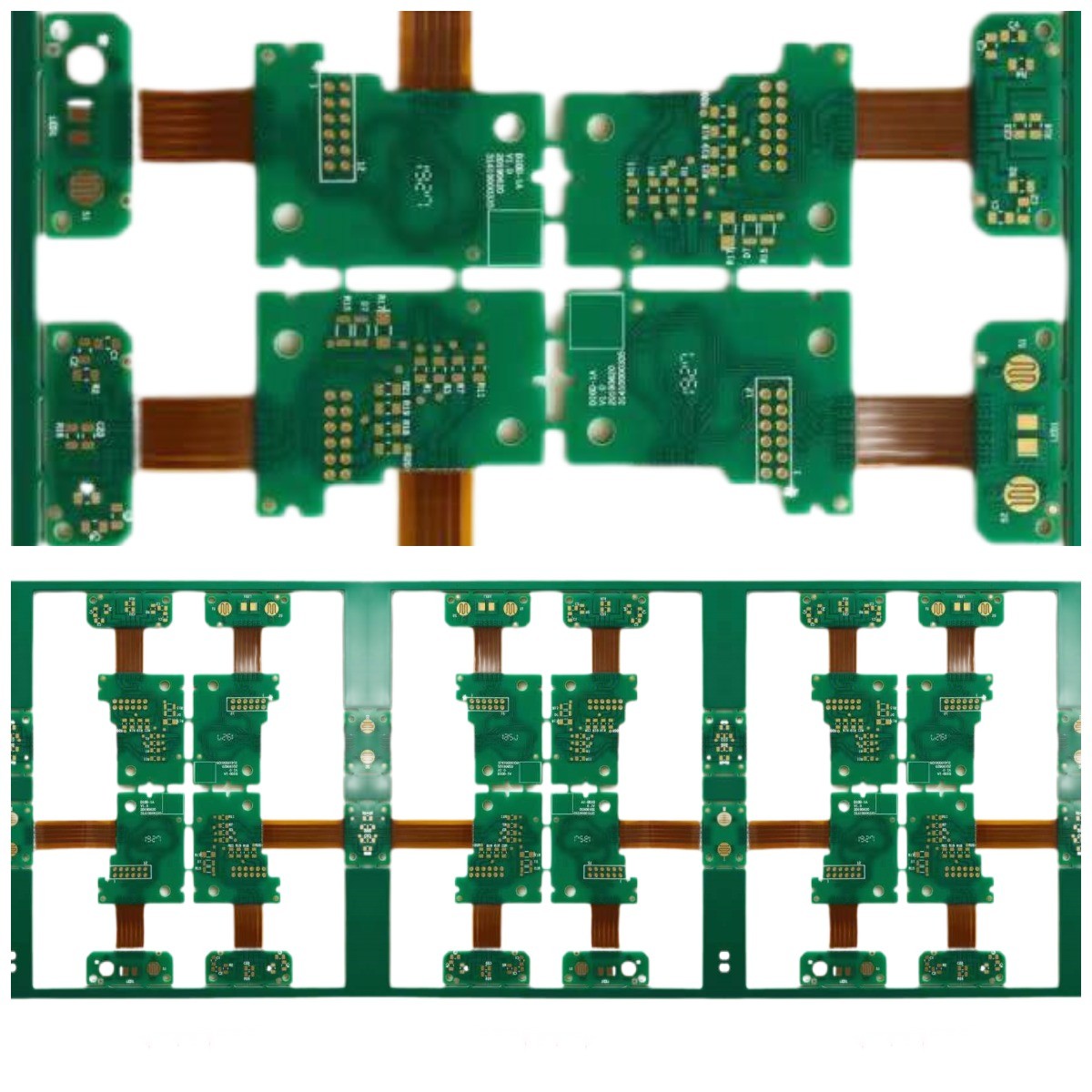

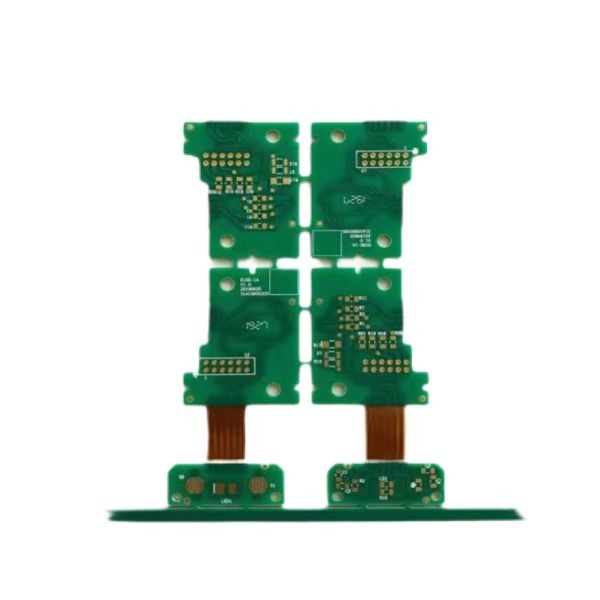

Bảng mạch Flex cứng 2.0mm FR4 Thiếc nhúng cao TG Pcb 0

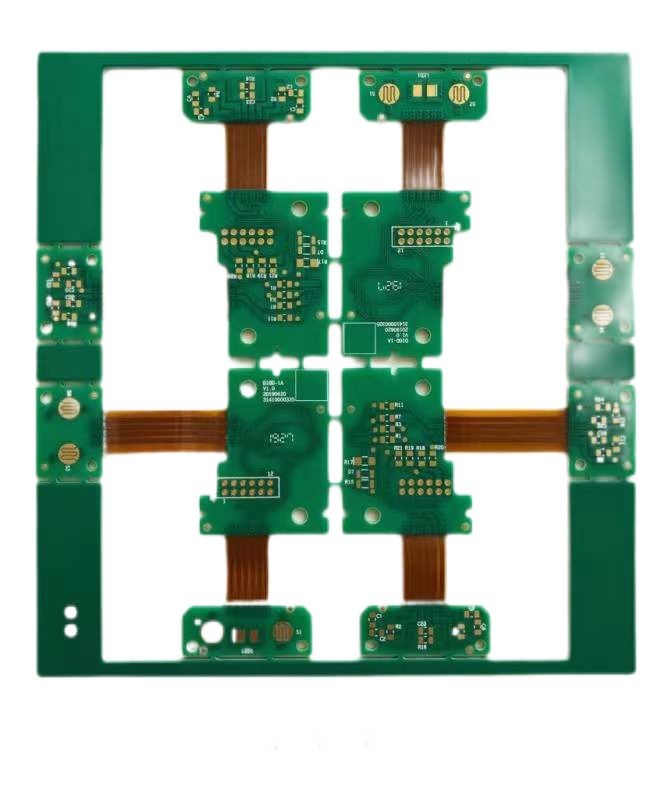

Bảng mạch Flex cứng 2.0mm FR4 Thiếc nhúng cao TG Pcb 1





Câu hỏi thường gặp:

1. Những gì dịch vụ bạn có thể cung cấp?

Sản xuất PCB, Lắp ráp PCB, Nguyên mẫu nhanh



2. nhanh như thế nào là thời gian dẫn của bạn?

24H nhanh nhất cho 2L và 4L, 3WD cho bảng HDI.



3. Làm thế nào để nhận được báo giá nhanh chóng?

Vui lòng cung cấp tệp mầm và thông tin chi tiết của bảng (bao gồm lớp, độ dày ván, độ dày đồng, xử lý bề mặt, mặt nạ hàn và màu màn hình lụa, yêu cầu đặc biệt nếu có, số lượng yêu cầu, v.v.)



vật mẫu:

Lớp PCB 2L
Bề mặt PCB LF-HASL
Vật liệu PCB FR4, TG170
Độ dày đồng 1 / 1oz đã hoàn thành
Mặt nạ hàn PCB Hai mặt, màu xanh lá cây
Màn hình lụa PCB Hai mặt, màu trắng
Định lượng 15 cái, 15 ngày làm việc



4. những gì điều khoản thanh toán bạn có?

Chuyển khoản (T / T)
